• 全新外观，全新登场
• 存量***广，安全可靠
• 在线式 1-3K UPS，每三台就有一台出自山特
关键时刻，保护没有万一
山特UPS为关键负载和数据提供安全保护
产品介绍

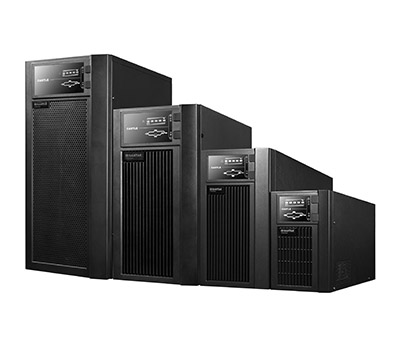

山特城堡1-3kVA是目前中国市场存量***广，***畅销的在线式1-3kVA
UPS。通过30年的经验积累，***中国的数字化控制技术，在解决9
种电力问题（市电断电、电压下陷、浪涌、欠压、过压、电子干扰、频
率波动、瞬变、谐波失真、其他）的基础上，进一步提高了产品的适应
性和可靠性，为用户设备以及UPS本身提供万无一失的保障。
C1-3kVA主要应用场景描述
• IT及网络设备
小型服务器及工作站、
交换机和监控设备
•嵌入式及自动化控制系统
ATM柜员机、自动售票机、
电力及铁路信号系统、
SCADA系统
•办公及商务设备
办公电脑、打印机、
扫描仪、***等设备
交换机和监控设备
• 市场上***畅销，存量***广的在线式 UPS, 30 年经验积累，
***搭配中国电力环境
• 超宽输入电压频率范围，适应***苛刻的电力环境
• 成熟的数字化控制技术，强壮的功率半导体器件，三重软硬件
保护，更加安全可靠
• 输出功因***高可达 0.9， 提供更多能量
• ***率电气设计，在线模式下效率高达 90%，节省运行费用，
减少更多排放
• 绿色环保，符合欧盟环保指令的各项要求
• 电池易配置，可满足不同放电时间要求
• 智能实时电池监测，电池状态尽在掌握
• 多种选配件，灵活适应不同需求
产品性能
存量***广， 安全可靠
绿色功率设计， 节能环保
智能人性设计， 灵活易扩展
电力及铁路信号系统、
SCADA 系统
城堡 C1-3kVA 广泛应用于***各地区
无论是环境恶劣的高海拔地区
供电品质欠佳的边远山区
潮湿高热的东南沿海
还是供电紧张的大中城市
C1-3kVA 都能给您的负载
提供安全可靠的保护
C1-3kVA UPS 规格参数表
| 型号 容量 VA/W |
1K 1KS 1000VA/800W* |
2K 2KS 2000VA/1600W* |
3K 3KS 3000VA/2400W* |
||||
| 输入参数 | 输入电压范围 | 115~300VAC | |||||
| 频率范围 | 40Hz-70Hz | ||||||
| 输入连接 | 国标 | ||||||
| 输入谐波失真 | < 10% 非线性满载 | ||||||
| 输入功率因数 | ≥ | ||||||
| 输出参数 | 输出电压 | 220VAC | |||||
| / 输出精度 | &plu***n;2% | ||||||
| 输出连接 | GB 10A *2 | GB 10A *2 | GB 10A *4 | GB 10A *4 | GB 10A*3 + 输出端子台 |
GB 10A*3 + 输出端子台 |
|
| 锁相范围 | 46-54Hz/54-66Hz | ||||||
| 输出频率（电池模式） | 50/60Hz&plu***n;0.05Hz | ||||||
| 电流峰值比 | 3:1 | ||||||
| 输出谐波失真 | <4% （线性负载） | ||||||
| <7% （非线性负载） | |||||||
| 输出波形 | 纯净正弦输出 | ||||||
| 过载能力 | 市电模式 | 105% ～ 150% : 47s ～ 25s 150% ～ 200% : 25s ～ 300ms >200% : 200ms |
|||||
| 电池模式 | |||||||
| 效率 | 市电模式 | >89% | >90% | >90% | |||
| 电池及 充电参数 |
电池电压 | 24VDC | 36VDC | 48VDC | 72VDC | 72VDC | 96VDC |
| 电池类型 | 9AH | 取决于用户 需求和配置 |
9AH | 取决于用户 需求和配置 |
9AH | 取决于用户 需求和配置 |
|
| 后备时间 | >4.5min | >4.5min | >4.5min | ||||
| 回冲时间 | 7 小时回冲至 90% | 7 小时回冲至 90% | 7 小时回冲至 90% | ||||
| 充电电流 | 1.0A | 6.0A | 1.0A | 6.0A | 1.0A | 6.0A | |
| 转换时间 | 电池模式 <--> 市电模式 | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms |
| 显示 | LED | 负载 / 电量 / 输入 / 输出 / 运行模式 | |||||
| 物理参数 | (WxHxD)mm | 144x229x345 | 144x229x345 | 190x328x393 | 190x328x393 | 190x328x393 | 190x328x393 |
| 环境参数 | 运行环境温度 | 0-40℃ | |||||
| 运行环境湿度 | 20-90%（无凝露） | ||||||
| 噪声 | <45dB @ 距离 1 米 | <50dB @ 距离 1 米 | |||||
| 标准和认证 | IEC61000, IEC62040, GB7260,GB4943 TLC/ 节能认证 / 广电认证 |
||||||
| 通讯和监控 | RS232 | 标配 | |||||
| 扩展插槽 ( 选配 ) | 可选择 NMC 卡 ,CMC 卡 , AS400 卡或 USB 卡 | ||||||
| EPO ( 选配 ) | 紧急关断 | ||||||
| 软件 | Winpower |
* 注： 30 度环境温度下，输出功因可配置为 0.9
