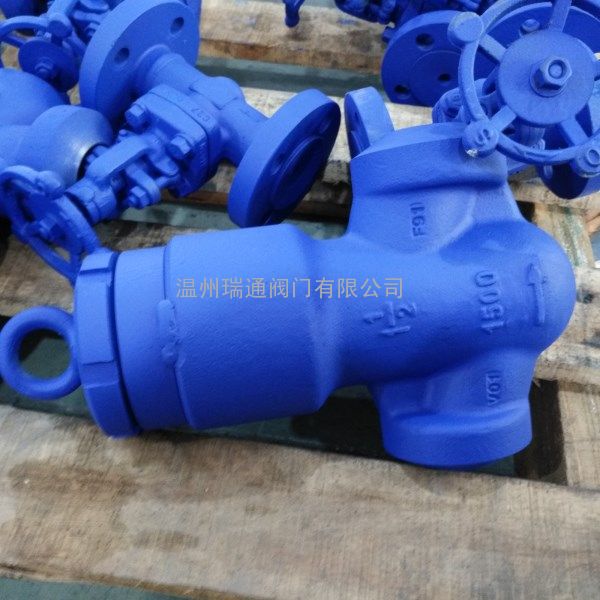

锻钢自密封高压对焊止回阀



一、H61H/Y－1500LB锻钢自密封高压对焊止回阀产品介绍

自密封对焊止回阀是能自动阻止流体倒流的阀门。高压对焊止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
锻钢自密封止回阀一般分为升降式、旋启式等几种类型。

升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。升降式止回阀可分为直通式和立式两种。直通式升降式止回阀一般只能安装在水平管路，而立式升降止回阀一般应安装在垂直管路。

旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，***采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管道路。

二、H61H/Y－1500LB锻钢自密封高压对焊止回阀主要特点

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8。

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20。

3、阀瓣关闭快速，水锤压力小。

4、水平或垂直管道均可使用，安装方便。

5、流道通畅、流体阻力小。

6、动作灵敏、密封性能好。

7、阀瓣行程短、关阀冲击力小。

8、整体结构、简单紧凑、造型美观。

9、使用寿命长、可靠性高。

三、H61H自密封锻钢止回阀主要零件材料及参数



主 要 零 部 件	阀体、阀盖、摇杆	WCB	CF8	CF8M	WC6、WC9
	阀瓣	WCB堆Cr13或硬质合金	CF8堆硬质合金	CF8M堆硬质合金	WC6、WC9堆硬质合金
	阀座	25堆Cr13或硬质合金	304堆硬质合金	316堆硬质合金	20Cr1MoV堆硬质合金
	垫片	软铁、XB450	聚四氟乙烯	聚四氟乙烯	不锈钢 耐酸石棉缠绕垫
	螺栓	35CrMoA	35CrMoA	35CrMoA	25Cr1Mo1V
	螺母	45	45	45	35CrMoA
主要参数	适用介质	油品、水、蒸汽	硝酸类	醋酸类	油品、水、蒸汽
	适用温度 ℃	≤425	≤200	≤200	≤550



四、H61H自密封锻钢止回阀安装注意事项

1.在管线中不要使止回阀承受重量，大型的止回阀应***支撑，使之不受管系产生的压力影响。

2.安装时注意介质流动的方向应与阀体所标箭头方向一致。

3.升降式垂直瓣止回阀应安装在垂直管道上。

4.升降式水平瓣止回阀应安装在水平管道上。

订货流程：
1、客户采购清单传真至0577-85888062或来电咨询18757753995或发ＱＱ:27966293
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．锻钢自密封止回阀结构长度；
b．锻钢高压止回阀连接形式；
c．锻钢自密封高压对焊止回阀公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 ***、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
