GL41W不锈钢Y型过滤器
详细信息
| 品牌：瑞通 | 型号：ＧＬ41Ｗ-10Ｐ | 日标Y型过滤器 | 用途：过滤 | |||
| 样式：Y型 | 过滤器类型：管式 | 美标Y型过滤器 | 主体材质：不锈钢 | |||
| 适用范围：化工;石油;制药;水处理;冶金;染料 | 名称： | 不锈钢Y型过滤器 |
瑞通阀门生产的不锈钢Y型过滤器由于其整体采用不锈钢材质制作而成，不锈钢具有不锈性和耐蚀性，所以该种材质Y型过滤器特别适用于化工、石油化工生产中的弱腐蚀性物料，如：硝酸类、醋酸类、氨、烃类等；制冷中的低温物料，如：液***、液氨、液氧及各种制冷剂；轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医***品等。
不锈钢Y型过滤器可根据用户所过介质的不同需要设置过滤网目数，一般通水网为 18~30 目，通气网为 40~100 目，通油网为 100~480 目(特殊情况可按用户要求制作过滤网)。

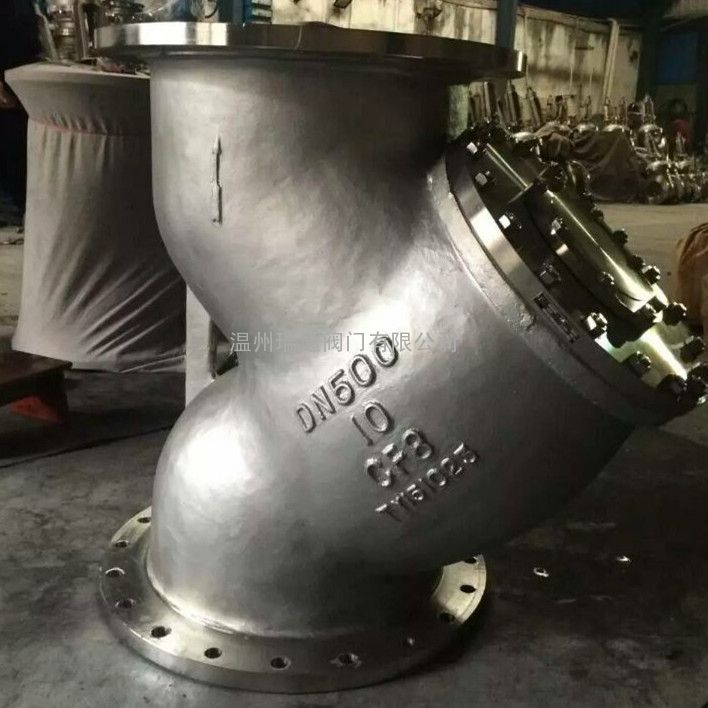

ＤＮ500不锈钢Ｙ型过滤器结构图片：

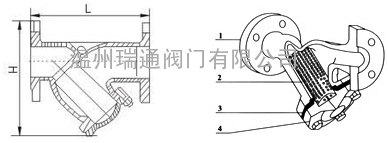

二、GL41W不锈钢Y型过滤器主要零件部件材料表
| 序号 | 零件名称 | 材料名称 |
| 1 | 阀体 | 304、304L、316、316L |
| 2 | 滤芯网 | 304、304L、316、316L |
| 3 | 密封件 | 金属石墨、***橡胶、聚四氟乙烯 |
| 4 | 滤网盖 | 304、304L、316、316L |
| 型号 | 公称压力(MPa) | 耐压试验压力(MPa) | 工作压力(MPa) |
| GL41H-P/R | 1.0 | 1.1 | 1.0 |
| 1.6 | 1.8 | 1.6 | |
| 2.5 | 3.8 | 2.5 | |
| 4.0 | 4.4 | 4.0 | |
| 设计压力 | PN0.6-25.0MPa | ||
| 设计标准 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
| 法兰标准 | GB/T 9112-2000、HG 20592-97、HG 20615-97 |
| 结构长度标准 | GB/T 12221 |
| 试验与检验标准 | JB/T 9092 |
| 公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) | |
| L | H | ||
| 1.6 | DN15 | 130 | 69 |
| DN20 | 145 | 70 | |
| DN25 | 160 | 72 | |
| DN32 | 180 | 90 | |
| DN40 | 200 | 110 | |
| DN50 | 220 | 120 | |
| DN65 | 250 | 150 | |
| DN80 | 285 | 180 | |
| DN100 | 300 | 190 | |
| DN125 | 350 | 215 | |
| DN250 | 380 | 250 | |
| DN200 | 480 | 290 | |
| DN250 | 560 | 355 | |
| DN300 | 610 | 420 | |
| DN350 | 695 | 500 | |
| DN400 | 780 | 620 | |
| DN450 | 850 | 700 | |
| DN500 | 900 | 765 | |
订货须知：
一、不锈钢Y型过滤器产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定不锈钢Y型过滤器型号，请按不锈钢Y型过滤器型号直接向我们瑞通阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通的阀门***为您审核把关。
