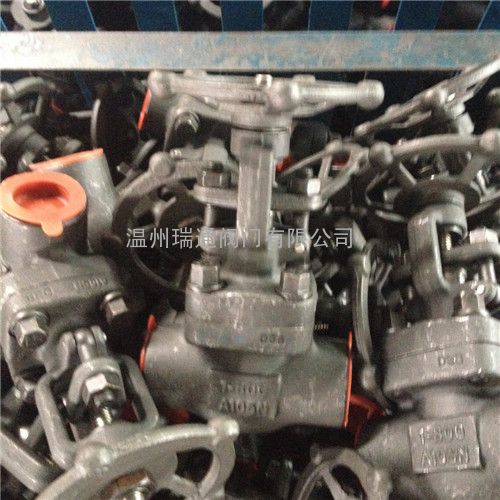

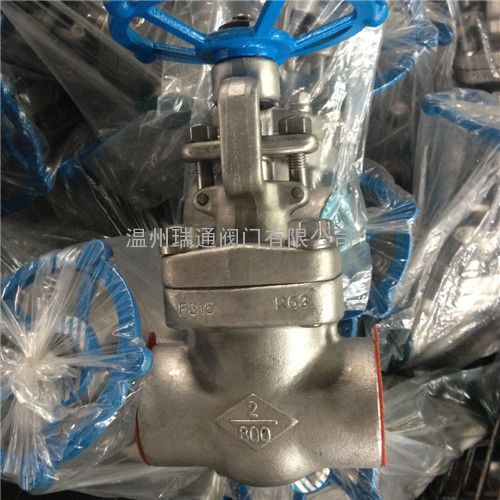

Z61Y-800LB锻钢承插焊闸阀
详细信息
品牌：瑞通 型号：Z61Y-800LB 连接形式：内螺纹 材质：锻钢 公称通径：50 mm 适用介质：水;蒸汽;油品;各种高腐蚀化学介质 密封形式：硬密封式 标准：国标，美标，日标 外形：小型 流动方向：双向 驱动方式：手动 零部件及配件：执行器 用途：截止 压力环境：常压 工作温度：高温 类型：直通式 Z61Y-800LB锻钢承插焊闸阀
Z61Y-800LB锻钢承插焊闸阀产品概述:
锻钢闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
Z61Y-800LB锻钢承插焊闸阀闸阀制造标准
Z61Y-800LB锻钢承插焊闸阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
承插端符合ASME B16.11, 螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1
Z61Y-800LB锻钢承插焊闸阀材质明细表
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105
A182 F22
A182 F304(L)
A182 F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A276 430&410
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
5
垫片
304夹柔性石墨
304+PTFE
6
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
销子
A276 420
A182 F304
9
填料压盖
A276 410
A182 F304(L)
A182 F316(L)
10
螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F11
A182 F304(L)
A182 F316(L)
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 420
14
螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
垫片
A473 431
18
填料
柔性石墨
PTFE
适用介质
水､蒸汽､油品等
水､蒸汽､油品等
硝酸､醋酸等
适用温度
-29~425 oC
-29~550 oC
-29~180 oC
承插焊闸阀注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

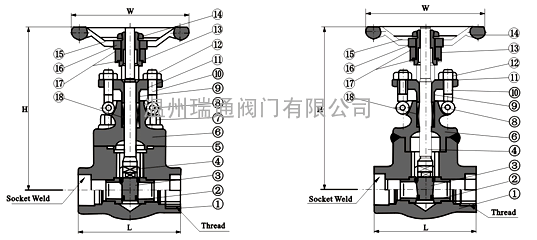

锻钢承插焊闸阀结构图：
锻钢承插焊闸阀主要连接尺寸(MM)和重量(KG) 800LB
规格
缩径
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
通径
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
L
79
79
92
111
120
120
140
178
H(开)
158
158
169
197
236
246
283
330
W
100
100
100
125
160
160
180
200
重量
螺栓式
2.1
2.0
2.3
4.3
5.9
6.9
11.1
15.2
焊接式
1.8
1.7
2.0
3.8
5.1
6.1
10.2
14.2
Z61Y-800LB锻钢承插焊闸阀主要连接尺寸(MM)和重量(KG) 900Lb~1500Lb
购买本公司锻钢承插焊闸阀请按以下指示进行安装：（详情或见产品说明书）规格
缩径
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
通径
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
L
111
111
120
120
140
178
210
H(开)
197
197
236
246
283
330
354
W
125
125
160
160
180
200
240
重量
螺栓式
2.5
4.3
4.2
6.6
8.8
12.5
17.2
23.5
焊接式
2.4
4.2
4.0
6.3
8.7
12.1
17.2
22.0
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月***润滑一次。
温州瑞通阀门有限公司是锻钢承插焊闸阀的专业制造商；
如果您有这方面的需要请联系我们
锻钢承插焊闸阀订货须知：（国家标准）
一、①锻钢承插焊闸阀产品名称与型号②锻钢承插焊闸阀口径③锻钢承插焊闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定温州瑞通阀门锻钢承插焊闸阀型号，请按锻钢承插焊闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的专家为您审核把关。
