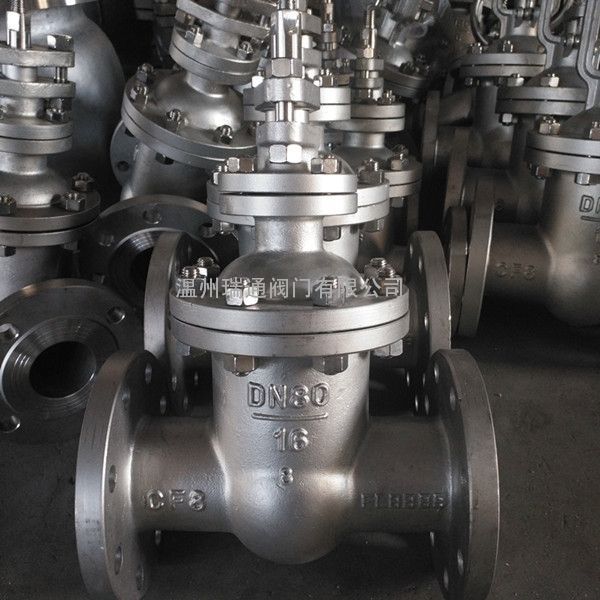

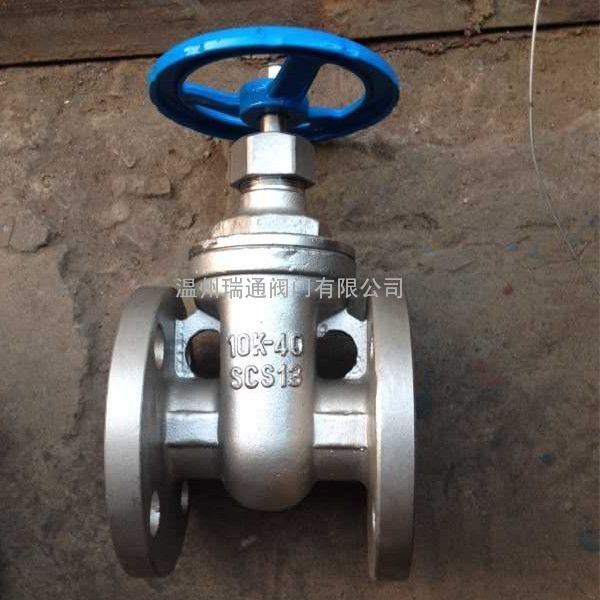

不锈钢暗杆闸阀

Z45Ｗ不锈钢暗杆闸阀
一、Z45H暗杆不锈钢闸阀概述：
Z45H-10C低压暗杆铸钢闸阀，是温州瑞通阀门研发的新型产品，替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流阻系数小。密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、Z45H不锈钢暗杆闸阀主要零部件材料：

型号	阀体、阀盖、闸板	密封圈	阀 杆	填 料
Z45Ｗ-10Ｐ	304、316	不锈钢	316、不锈钢	浸油石棉盘根.304金属垫圈
Z45W-10Ｒ
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16
Z45W-16

三、Z45Ｗ暗杆不锈钢闸阀主要参数：
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
四、Z45Ｗ不锈钢暗杆闸阀主要连接尺寸：

口 径 DN（mm)	Z45T-10				Z45-16（C）
	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720
700	660	895	1800	800	-	-	-	800
800	720	1010	2170	-	-	-	-	-
900	780	1110	2300	-	-	-	-	-
1000	840	1220	2600	-	-	-	-	-
1200	960	1450	-	-	-	-	-	-

订货须知：

一、①不锈钢暗杆闸阀产品名称与型号②不锈钢暗杆闸阀口径③不锈钢暗杆闸阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定瑞通阀门的不锈钢法兰暗杆闸阀型号，请按不锈钢法兰暗杆闸阀直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的***为您审核把关。
