0850C同轴单筒显微镜

产品编号：1831981                    更新时间：2020-08-12
价格： ¥3900.00

深圳市南山区鑫衡森工具仪器行
  • 主营业务：涂装测试仪器、显微镜、放大镜、各种力学检测仪器、国内外工量具...
  • 公司官网：www.sz-xhs.com
  • 公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情
MZDH0850系列高分辨率连续变倍单筒视频显微系统
主要技术规格：
  • 物镜连续变倍范围0.75X～5X
  • 标准总倍率： 0.75X～5X，扩展总倍率：0.11X～50X（使用附加物镜和各倍率CCD接头）
  • 可调光高亮度LED同轴照明（MZDH0850C）
  • 全程齐焦，照明均匀，高分辨率。
  • 支架与主机配合尺寸：Φ45mm
  • 0.3X、0.5X、1X（标准配置）、1.5X、2X 五种倍率CCD接头可选
  • 0.5X、0.75X、1X（标准配置）、2X、5X附加物镜可选
  • 多种辅助光源，底座可选（CCD为选购件）
    调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于CCD靶面不在中心时的调整。
    		•

    产品标准配置表：

    部件

    型号

    MZDH0850
    (MZDH0850-D)

    MZDH0850C
    (MZDH0850C-D)

    备注

    主机

    ZDH0850
    (ZDH0850-D)

    •



    含1X CCD接头，1X附加物镜

    ZDH0850C
    (ZDH0850C-D)



    •

    含同轴照明器，1X CCD接头，

    1X附加物镜

    底座

    SD1

    •

    •



    LED光源

    MLC1000



    •

    含调光器，LED灯，输入、输出电源线

    ZDH0850主机

    ZDH0850C主机

    ZDH0850-W主机

    ZDH0850C-P主机

    ZDH0850C-W主机

    ZDH0850C-PW主机

    ZDH0850-D主机

    ZDH0850C-D主机

       说明：
       P 表示同轴照明带偏光。
       W 表示前组物镜带微调。
       D 表示变倍时整数倍带定位装置。

    ZDH0850-A主机

    ZDH0850C-A主机

    ZDH0850-AD主机

    ZDH0850C-AD主机

       说明：
       ZDH0850-A主机、ZDH0850C-A主机、ZDH0850-AD主机、ZDH0850C-AD主机
       支架与主机配合尺寸：Φ39.65mm

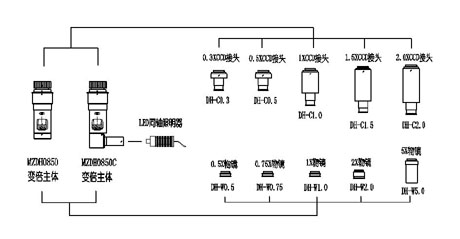

    MZDH0850系列高分辨率连续变倍单筒视频显微系统(主机)分解图：

    主要光学参数：

    物镜

    CCD接头

    0.3X

    0.5X

    1X

    1.5X

    2X

    0.5X

    光学放大倍率

    0.11X～0.75X

    0.19X～1.25X

    0.375X～2. 5X

    0.56X～3.75X

    0.75X～5X

    视场范围(mm)

    32.7X43.6
    ～4.8X6.4

    18.9X25.3
    ～2.88X3.84

    9.6X12.8
    ～1.44X1.92

    6.4X8.6
    ～0.96X1.28

    4.8X6.4
    ～0.72X0.96

    工作距离(mm)

    175

    0.75X

    光学放大倍率

    0.17X～1.125X

    0.28X～1.875X

    0.56X～3.75X

    0.84X～5.625X

    1.125X～7.5X

    视场范围(mm)

    21.2X28.2
    ～3.2X4.27

    12.9X17.1
    ～1.92 X2.56

    6.4X8.6
    ～0.96X1.28

    4.3X5.7
    ～0.64X0.85

    3.2X4.27
    ～0.48X0.64

    工作距离(mm)

    117

    1X

    光学放大倍率

    0.225X～1.5X

    0.375X～2. 5X

    0.75X～5X

    1.125X～7.5X

    1.5X～10X

    视场范围(mm)

    16X21.3
    ～2.4X3.2

    9.6X12.8
    ～1.44X1.92

    4.8X6.4
    ～0.72X0.96

    3.2X4.27
    ～0.48X0.64

    2.4X3.2
    ～036X0.48

    工作距离(mm)

    82

    2X

    光学放大倍率

    0.45X～3X

    0.75X～5X

    1.5X～10X

    2.25X～15X

    3X～20X

    视场范围(mm)

    8X10.7
    ～1.2X1.6

    4.8X6.4
    ～0.72X0.96

    2.4X3.2
    ～0.36X0.48

    1.6X2.1
    ～0.24X0.32

    1.2X1.6
    ～0.18X0.24

    工作距离(mm)

    35

    5X

    光学放大倍率

    1.125X～7.5X

    1.875X～12.5X

    3.75X～25X

    5.625X～37.5X

    7.5X～50X

    视场范围(mm)

    3.2X4.27
    ～0.48X0.64

    1.92X2.56
    ～0.288X0.384

    0.96X1.28
    ～0.144X0.192

    0.64X0.85
    ～0.096X0.128

    0.48X0.64
    ～0.072X0.096

    工作距离(mm)

    10.1

    变倍主体连续变倍范围0.75X～5X
    注：光学放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。

    可选附件：

    辅助光源：

    深圳市南山区鑫衡森工具仪器行电话：传真：联系人：

    地址：主营产品：涂装测试仪器、显微镜、放大镜、各种力学检测仪器、国内外工量具...

    Copyright © 2025 版权所有: 产品网店铺主体：深圳市南山区鑫衡森工具仪器行

    免责声明：以上所展示的信息由企业自行提供，内容的真实性、准确性和合法性由发布企业负责。产品网对此不承担任何保证责任。

        型号名称：MLC1000 可
              调光高亮度LED光源
        说明：由调光电源和高
              亮度LED灯组成，使
              用于MZDH0850C，
              MZDH0850C-D高分辨
              率连续变倍单筒视频
              显微系统同轴照明
              (连接尺寸为：Φ9mm,
              功率为1W)，特别适
             合于LCD的加工及检
              验。

    MLC1000使用示例

    MLC1000

    MZDH0850C+MLC1000



        型号名称：MLR25 可调
              光LED直接环形光源
        说明：由调光电源和白
              光环形LED灯组成，
              连接尺寸为: Φ25mm,
              采用电流控制技术
              确保LED长寿命。
                   与MZDH0850系列
             高分辨率连续变倍单
             筒视频显微系统配合
             使用，主要应用于底
             基及印刷板的定位，
            晶片部件检查；液晶
            校正，塑料容器检查；
            标签，管脚，集成电
            路印字检查及类似用
            途。

    MLR25使用示例

    MLR25

    MZDH0850+ MLR25
