ip网络广播防水音柱厂,无线广播防水音柱厂深圳市迪士普科技有限公司是一家外围产品软硬件研发、产、销于一体,跻身中国***具实力电子百强前列的高新技术企业ip网络无线广播防水音柱厂100野外型调频发射机产品介绍100野外型调频***是我公司专为农村广播,应急广播、景区广播设计的一款全天候调频发射机,该发射机采用PLL数字锁相技术,频率捷变,模块化设计。选用低功耗全固态射频功放、底板自然散热,具有过载保护、天线开路保护功能,内置SCA副信道接口。 配合我公司FM4210调频接收控制器,可实现远程无人值守广播信号转播,特别适合农村广播、应急广播、旅游景区广播调频信号发射。100野外型调频发射机技术特点● 采用国际上先进的数字频率合成技术,载波频率PLL同步锁相 ● 工作频率可任意预置并记忆频点,LED数码同步显示输出频率● 采用CPU微处理器,MIC、AUX、CD、ST/MO面板按键控制● SCA副信道输入,SCA频偏智能判断,LED状态显示● 一体化防水结构,适合野外安装● RS-232遥控功能,支持HX-6000软件远程开关机控制发射频率范围 70-90MHz 87-108MHz 步进100KHz
信噪比S/N ≥60dB
输出阻抗 50Ω L16接头
射频输出功率 10W/30W/50W/100W
非线性失真 <1%
寄生输出 ≤-50dB
音频输入电平 -20dBm-4dBm
电源 AC220V&plu***n;10% 50Hz
频率响应 30Hz-15kHz&plu***n;1dB
整机功耗 ≤150W
音频预加重 50us
工作条件 -10℃至+40℃
输出阻抗 50Ω
硬件配置:高配置服务器,双核CPU 2.3G;内存 4G;硬盘 500G;专业工业控制机箱。
软件配置:
远程用户登录:根据不同的用***令登录系统服务器,不同用户具备不同权限,相应可以管理不同的终端。
远程广播管理:可以查看具有权限的各终端使用状态、各广播会话状态,并可以***或结束广播会话
远程实时讲话:无需到广播中心,通过与服务器连接的任意一台电脑,便可以实现广播的远程控制。从而实现***或工作人员通过分控站远程对全区、分区、分组讲话。
实时文件播放:能够将mp3等语音文件实时播放到指定的一个或多个IP广播终端,可以单曲或列表 (随机)(循环)播放。
定时节目播放:每个广播终端可以单独接收服务器的个性化定时播放节目用以语音训练等,也可以通过电脑在网上远程设置或者在终端直接按键操作。
定时声卡采播:可在指定时间将模拟音源如电台等转换为音频数据包播放到事先指定的广播终端。
盐池县农村信息化“村村响”广播系统广播局总控中心系统示意图4.4 盐池县农村信息化IP广播系统所辖行政村、街道终端接收设计方案
在各行政村、街道配置IP功放与互联专网连接,接收来自主控及分控广播机房广播信号,连接高音喇叭输出声音,每个村配置一只话筒,用于村委会发布通知等功能。县广播局总控中心、县气象局分控中心、乡镇二级分控中心可以通过互联专网任意控制每个行政村接收终端开关。
终端接收方案一:此方案适用于已经通宽带互联网的行政村、街道,利用现有宽带系统,加装有线路由器,提供一条通信通道给IP功放接收信号使用。IP功放接收到信号后正常还原输出给室外高音喇叭扩声。终端接收方案二:此方案适用于未通有线宽带互联网的行政村、街道,但是已经有电信3G网络信号覆盖。这种情况下在行政村广播室加装3G无线路由器接收当地电信***的信号,正常接收信号后接入IP功放,功放还原主控中心发来广播信号后驱动高音喇叭扩声。由于盐池当地电信3G网络信号覆盖情况不尽相同,接收信号较差的行政村、街道安装高增益室外玻璃钢天线以更好地接收3G信号。
4.4.1 农村广播IP功放(HX-120P)
技术参数:
● 输出端子 70V,100V&4~16Ω
● 输出功率 120W
● 输入灵敏度&阻抗 MIC1、2输入:5mV/600Ω,不平衡6.3连接端子
● AUX1、2 、NET输入:350mV/10KΩ,不平衡RCA连接端子
● 输出灵敏度&源阻抗 OUTPUT:1000mV/470Ω,不平衡RCA连接端子
● 音调 低音:&plu***n;10dB at 100Hz
● 高音:&plu***n;10dB at 10KHz
● 频率响应 50Hz~16KHz(+1dB,-3dB)
● 信噪比 MIC1、2:66dB;AUX1、AUX2、NET:80dB
● 失真 <0.5%(在1KHz,1/3额定功率)
● 传输速率 10/100Mbps
● 支持协议 ARP、UDP、TCP/IP、ICMP、IGMP(组播)
● 网络*** ≤50ms
● 音频位率 8Kbps~320Kbps自适应
● 音频格式 MP3
● 采样率 8K~48KHz
● 散热 侧入后出强制风扇冷却,内部功率模块达到55度时启动风扇
● 保护 过热保护、过流保护、短路保护
● 电源 ~220V/50Hz
● 电源耗散 200W
● 工作温度 -20℃~+60℃
● 工作湿度 10%~90%
● 尺寸 483W×90H×410D
● 重量 10Kg
4.4.2 3G路由器(HX系列)
● 工业级AR***高性能嵌入式处理;以太网接口内置1.5KV电磁隔离防护;
● 采用金属外壳,屏蔽电磁干扰;
● 适合在环境恶劣的工业环境;
● 整机元器件采用严格筛选的工业级元器件;
● 工作频段 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A)
● 800MHz单频,可选800/1900MHz双频,450MHz单频
● 工作温度 正常温度:-25 oC ~+65oC
● 扩展温度:-30°C ~+75°C
● 电源电压 DC9V/1.5A (通信时平均电流:390mA@+9VDC)
● 产品外形尺寸 145*86*21mm(不包括天线及固定件)
● 接口 一个 10/100 Base-T 以太网口,Ethernet IEEE 802-3, 802-2;
● 内置1.5KV电磁隔离保护
● 1个RS232串口(速率:110bps ~ 230400bps)
● UIM卡接口 1.8V/3V/5V标准的推杆式用户卡接口
● 射频天线接口 标准***A阴头天线接口,特性阻抗50欧
● 带宽 下行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps)
● 外壳 采用金属外壳
● 重量 700g

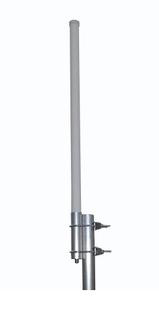

4.4.3 3G信号接收天线(高增益、玻璃钢)

● 12dBi 全向高增益天线,适合户外用 ,传输方向为360度,传输距离约可达到600米。
● 频段范围 1920-2170MHz
● 增益 12dBi
● 极化方式 垂直
● 驻波比 ≤1.4
● 输入阻抗 50Ω
● 接头形式 N型母头
● 重量 0.8kg
● 抗风速度 60 m/s
● 天线体材料 玻璃钢
● 环境温度 -40~60℃
4.4.4 高音喇叭(欧特华)
● 配备安装支架,安装便捷;
● 选用优质高灵敏度,高动态范围扬声器单元。
