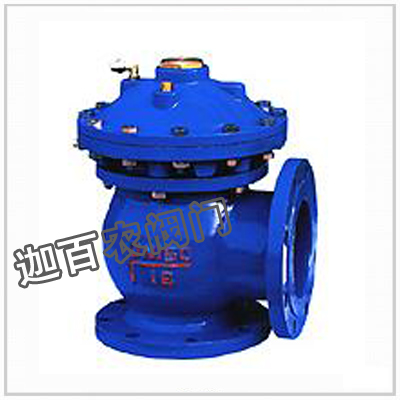

JM744X/JM644X快开排泥阀

产品概述

　　JM744X、JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

技术参数

公称压力：0.6MPa、1.0MPa

公称通径：100～400mm

***低驱动压力：0.15MPa

适用介质：水、污水

驱动介质：清水、气

适用温度：0～80℃

法兰标准：GB/T 17241.6　　GB/T 9113

试验标准：GB/T 13927　　API598

主要零部件材料

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁、球铁、碳钢	球铁、青铜	不锈钢	尼龙强化橡胶

主要外形连接尺寸　　　　　　　　　　　　　　　　　　　单位：mm

DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
L1	120	150	190	220	260	300	340
H	370	440	530	615	785	880	970
