扬州－泰州氮气脱附加冷凝系统或催化燃烧设备让废气脱附更彻底！在采用炭基吸附剂处理VOCs时,一般认为：脱附温度与所脱附物质的沸点有关,而且脱附温度越高,脱附效率越高。通过对大量工程实践的分析得出结论：脱附温度与所脱附物质的沸点基本没有关系,而是和它的饱和蒸气压密切相关;脱附温度并不是越高越好,有些物质采用高温脱附时,其脱附率反而下降。文章提出了脱附温度的确定原则和方法,按照此法选择脱附温度,可大大减少能源浪费,降低运行成本。
在采用炭基吸附剂处理VOCs工艺中，不论采用低压水蒸汽脱附还是氮气脱附，都是将脱附介质加热到一定温度后，对吸附质进行脱附。采用水蒸汽脱附时，一般都是将水蒸汽加热到100℃，主要是为了利用水的潜热，另外也不用考虑设备的承压问题;采用氮气脱附时，加热温度可选择，当温度超过100℃时，也不必考虑设备的承压问题。
目前在脱附温度的选择上，一般都是采用粗犷的方法：即不论脱附什么物质，水蒸汽温度一般都定在100%或略高;氮气则根据脱附物质的性质确定。因此，在脱附温度的选择上常出现误区1)对于一种挥发性有机物的脱附温度，一般认为：要想把这些物质从吸附剂上脱附下来，其脱附温度必须高于该物质的沸点;2)由于认识上的误区，使得本不应该使用高温脱附时，却错误采用高温进行脱附，不仅收不到理想的效果，而且会造成能源浪费。
2、吸附法治理VOCs工艺

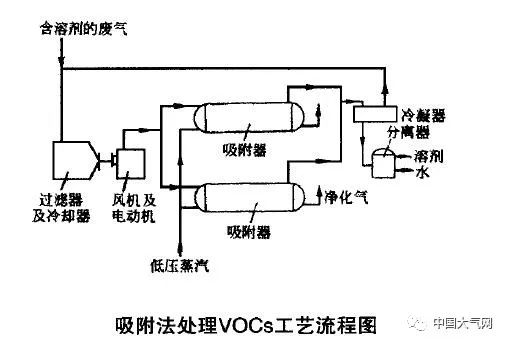

采用吸附法处理VOCs工艺流程如下图所示。
3、治理VOCs采用的一般脱附方法－泰州氮气脱附催化燃烧设备
3.1升温脱附
采用升高温度的方法，使吸附质分子由固体吸附剂上逸出而脱附的方法，称为升温脱附。升温脱附采用水蒸汽、热的惰性气体(如氮气)、热烟气或采用电感加热等方式。
3.2***脱附
***脱附又称抽空脱附，是降低饱和吸附剂周围的压力，使其上的吸附质逸出的脱附方法。***后气相中吸附质的分压随之降低，与之平衡的吸附量亦降低，吸附质即被脱附。
3.3置换脱附
采用在脱附条件下与吸附剂亲合能力比原吸附质更强的物质，将原吸附质置换下来的方法，称为置换脱附。
3.4吹扫脱附
采用不被该吸附剂吸附的气体(如惰性气体)对床层进行吹扫，将吸附质脱附下来，称为吹扫脱附。
实际应用中，往往是几种脱附方法结合，例如采用水蒸汽脱附，就同时具有加热和吹扫的作用。
4、VOCs脱附温度、脱附效果及分析
4.1挥发性有机物的脱附情况

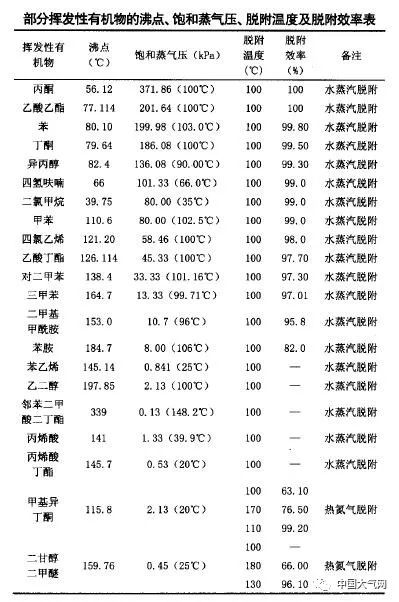

在工程实践中可观察到部分挥发性有机物的脱附温度及效率见下表。
由上表可以看出：
(1)脱附温度与物质的沸点基本没有关系。以***苯为例，其沸点是164.7℃，而采用100℃的水蒸汽，却能够将其很好地脱附下来(脱附率97.01%)。而对于比它的沸点低得多的***(沸点141℃)，采用100%的水蒸汽进行脱附时，丝毫不起作用。
(2)纵观上表中的各种物质，凡是饱和蒸气压在10.0kPa以上的物质，采用100%的水蒸汽都能够很好地脱附下来。而饱和蒸气压较低的物质，如***(25℃时为0.841)、邻苯二甲酸二丁酯(148.2℃时为0.13)、***丁酯(20℃时为0.53)等，虽然沸点比***苯低得多，但由于它们的饱和蒸气压很低，采用100%的水蒸汽仍然无法将它们脱附下来。
由此可得出结论：物质的脱附温度基本与沸点无关，而和它的饱和蒸气压有密切关系。
(3)一些物质之所以难以脱附，皆是因为它们的饱和蒸气压很低造成的。由此，也可纠正对***难以脱附的原因归结到“***在吸附剂表面发生了聚合反应”的错误认识。
(4)对于难以脱附的物质，当采用热氮气脱附时，并不是温度越高脱附的越彻底，过高的脱附温度反而使其脱附效率下降。如表中所示，在采用热氮气对甲基异***(沸点115.8℃，20℃时的饱和蒸气压为2.13kPa)进行脱附时发现，当温度升至100℃时，脱附率只有63.10%;为提高脱附率，将氮气温度提高到170℃，此时的脱附率达到76.50%;这时考虑再升温已毫无意义，将温度试着下降，结果发现，脱附率反而逐渐上升。当温度降至110℃时，脱附率达到了峰值99.20%。因此得出，对于难以脱附的物质进行脱附时，并不是温度越高，脱附越彻底，过高的脱附温度反而使其脱附效率下降。如遇此类问题时，应通过实验，慎重选择适当的脱附温度，以取得***佳的脱附效率。
4.2分析
(1)脱附温度与饱和蒸气压的关系]。从脱附原理上讲，吸附质从吸附剂表面脱附的根本原因是，吸附质分子必须克服吸附剂表面对它的引力，增大它脱离表面的推动力。也就是说，要想使吸附质分子从吸附剂表面脱附下来，就必须给它能量或推动力，使其能够从吸附剂表面“蒸发”到吸附剂孑L道中，从而进入气相主体。而在通常采用的脱附方法中，加热脱附是给其提供能量，以增加分子的动能;吹扫脱附和***(真空)脱附，都是为了降低吸附剂孔道中废气分子的分压，也就是蒸气压，给废气造成一个浓度差，从而给废气分子由吸附剂表面向气相转移提供一个推动力，这个推动力越大，废气分子的脱附速度就越快。所以，从这个理论出发就不难理解，吸附质的脱附温度是与其饱和蒸气压直接相关的，而与它的沸点无关。
(2)一些饱和蒸气压较低的物质在脱附时，温度过高反而会使脱附率下降。从吸附的分类上说，可分为物理吸附和化学吸附。物理吸附，所形成的键能只在范德华力的范围，即***大只有80kJ/kmol左右，而化学吸附的吸附键力可达400kJ/kmol以上。在物质的吸附上，往往存在一种现象：当温度低时是物理吸附，如果温度升高，则可能转变为化学吸附[3]。也就是说，当脱附温度过高时，使本来存在的物理吸附状态可能转化成化学吸附状态，使得吸附键的键能大大增加，因而反而不易脱附下来。这就是为什么温度过高，反而使物质脱附率下降的原因。
当然，要想彻底搞清这个问题，只能对两种状态的吸附键的键能进行测定。但目前对吸附键键能的测定还较困难，虽然有人采用同步辐射光电离的方法，能够测定一些物质的化学键的键能，但采用此法能不能很好地测定吸附键的键能，目前还未见报道。
5、扬州氮气脱附催化燃烧设备
(1)对于饱和蒸气压>10kPa的物质，原则上都可以采用100℃的水蒸汽进行脱附;但从节约能源的角度讲，建议对饱和蒸气压较大且沸点较低(如
(2)对于饱和蒸气压较低的物质采用高温脱附时，也要采用适当的温度进行脱附，这样既能收到高的脱附效率，也能达到节能目的。当然，对于各种物质脱附温度的选择，目前还没有现成的数据可以查询，还需要进行反复实验才能初步确定，然后再进行经济可行性分析，才能***后确定所选择的脱附温度是否合适。
6、结语
(1)挥发性有机物的脱附温度与其沸点没有关系，而与饱和蒸气压有着密切关系。因此，可根据物质的饱和蒸气压选择适当的脱附剂，确定合适的脱附温度。
(2)从节能的角度考虑，对于沸点较低而饱和蒸气压较高的挥发性有机物，建议采用较低温度(如
(3)对于饱和蒸气压特别低、沸点较高的挥发性有机物，采用高温脱附时，并不是温度越高脱附效果越好，过高的温度反而会降低脱附率。
