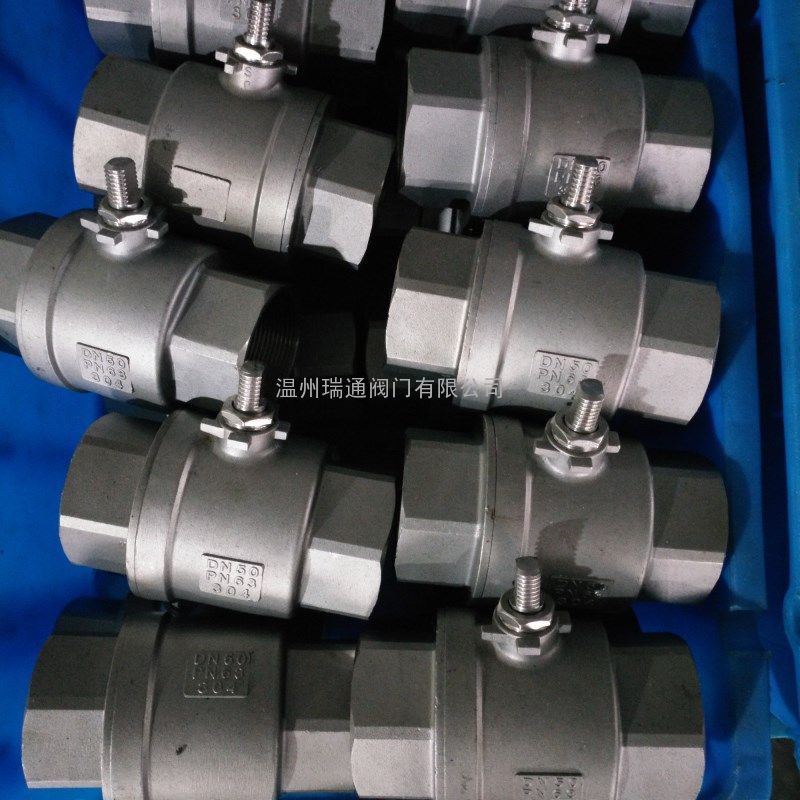

德标二片式内螺纹球阀

德标二片式内螺纹球阀（德标M3型）1000WOG

产品特点：
1）预防阀杆爆裂
2）全通径
3）压力平衡槽洞球
4）熔模铸造体
5）螺纹类型：NPT，PT，BSP，BSPT，DIN
6）有锁紧装置
德标二片式内螺纹球阀产品介绍
二片式球阀依靠旋转阀体内开设孔道的球体来达到启闭的目的。
二片式球阀的结构形式有浮动球阀和固定球阀，以通道分类有直通式和三通式或四通式。浮动球阀的球体是在阀体内随意浮动，球体不与阀杆连成一体。固定球阀的球体与阀杆之间不属于活动连接形式，主要是配合或制成一体的结构。
二片式球阀常被用于低温、高压及粘度大的介质，对于这种情况，一定会要求启闭快速的管路上，不可被用于高温介质的管路系统。浮动二片式球阀可用于中、低压小口径阀门，固定球阀则用于高压大口径管路上。二片式球阀可安装在任何位置的管路上，而且没有方向性。
品 牌：APIRT
材 质：不锈钢
连接形式：内螺纹
结构形式：固定球球阀
公称通径：10-DN15（mm）
压力环境：常 压
工作温度：常温
标 准：国标 美标 德标
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
流动方向：双向
驱动方式：手动
温度范围：MF-40~232℃ -40~500℉MP-40~300℃ -40~572℉
设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：用于PN4.0MPa以下
德标二片式球阀——主要连接尺寸及重量

SIZE	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280

德标二片式球阀——主要零件材料



序号	零件名称	材质
		不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不锈钢SS304	B8

温州瑞通阀门有限公司是德标内螺纹球阀的***制造商； 如果您有这方面的需要请联系我们 ！
订货须知：
一、①德标二片式内螺纹球阀产品名称与型号②德标二片式内螺纹球阀口径③德标二片式内螺纹球阀是否带附件以便我们的为您正确选型。 二、若已经由设计单位选定温州瑞通阀门德标内螺纹球阀型号，请按德标二片式内螺纹球阀型号直接向我司销售部订购。 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的***为您审核把关。
