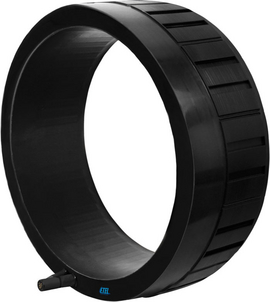

Etel力矩电机 无框电机tmm
ETEL的TMM系列力矩电机重量轻，是TMB电机的低成本版。该系列电机适合用于要求直接驱动力矩电机高动态性能，同时连续扭矩要求较低的应用。TMM适用于不需要水冷的应用。TMM电机用胶粘方式直接固定在终机床结构上。
销售工程师赵贵军185-1855-9188
特点
25种标准型号
低成本
无水冷选配
600 VDC总线电压
极高峰值扭矩
兼容IMTHP模块，高精度温度控制模块
较低扭矩波动
主要特点
外径尺寸达530 mm
大型空心轴达420 mm
峰值扭矩达4,990 Nm
高转速达2,600 rpm
|
电机型号 |
外径 Ø |
连续扭矩 |
峰值扭矩 |
|
TMM0140-030 |
140 |
8.99 |
38.2 |
|
TMM0140-050 |
140 |
14.3 |
63.6 |
|
TMM0140-070 |
140 |
19.7 |
89.1 |
|
TMM0140-100 |
140 |
27.5 |
127 |
|
TMM0140-150 |
140 |
40.4 |
191 |
|
TMM0175-030 |
175 |
14.8 |
67.9 |
|
TMM0175-050 |
175 |
23.9 |
113 |
|
TMM0175-070 |
175 |
32.8 |
158 |
|
TMM0175-100 |
175 |
46 |
226 |
|
TMM0175-150 |
175 |
67.9 |
339 |
|
TMM0210-030 |
210 |
29.2 |
127 |
|
TMM0210-050 |
210 |
48 |
218 |
|
TMM0210-070 |
210 |
66.4 |
309 |
|
TMM0210-100 |
210 |
93.5 |
445 |
|
TMM0210-150 |
210 |
138 |
672 |
|
TMM0291-030 |
290 |
64.7 |
249 |
|
TMM0291-050 |
290 |
104 |
416 |
|
TMM0291-070 |
290 |
142 |
582 |
|
TMM0291-100 |
290 |
196 |
831 |
|
TMM0291-150 |
290 |
288 |
1250 |
|
TMM0360-030 |
360 |
114 |
424 |
|
TMM0360-050 |
360 |
184 |
707 |
|
TMM0360-070 |
360 |
247 |
990 |
|
TMM0360-100 |
360 |
353 |
1410 |
|
TMM0360-150 |
360 |
519 |
2120 |
|
TMM0450-030 |
450 |
187 |
699 |
|
TMM0450-050 |
450 |
296 |
1160 |
|
TMM0450-070 |
450 |
401 |
1630 |
|
TMM0450-100 |
450 |
557 |
2330 |
|
TMM0450-150 |
450 |
809 |
3490 |
|
TMM0530-030 |
530 |
269 |
997 |
|
TMM0530-050 |
530 |
427 |
1660 |
|
TMM0530-070 |
530 |
569 |
2330 |
|
TMM0530-100 |
530 |
814 |
3320 |
|
TMM0530-150 |
530 |
1170 |
4990 |
