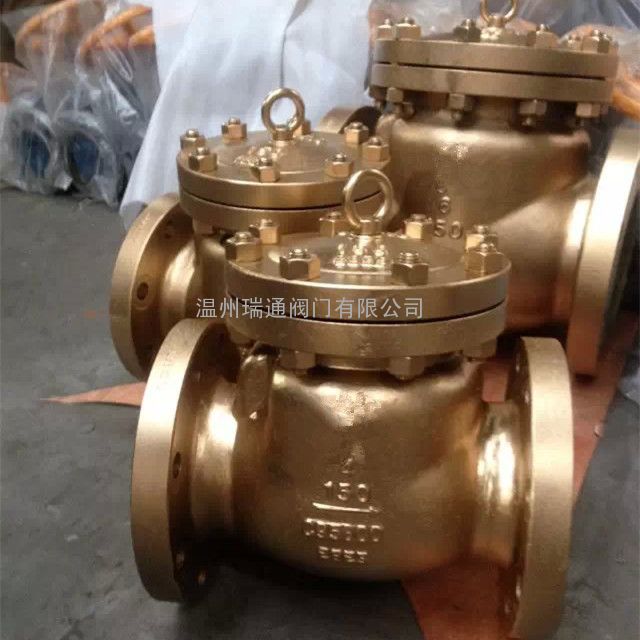

美标铝青铜止回阀特点：
①铝青铜美标止回阀产品的设计制造符合美国国家标准ANSIB16.34，美国石油协会标准APl6D要求。②美标铝青铜止回阀，阀瓣为旋启式，流道为直通式，水平管道、垂直管道均可安装。 ③摇杆销轴采用内装式结构，减少了外泄漏缺点。 ④铝青铜止回阀，阀体，阀盖为螺栓连接，高压情况下(PN≥10MPa)。中法兰采用内压自密封结构，使得产品体积小，重量轻，密封可靠。
|
名称 |
止回阀 |
|
设计标准 |
APl6D．JlS B2074-2084 |
|
结构长度 |
ANSIB16.10,JISB2002 |
|
配管法兰 |
ANSI B16.5、JISB2212-2214 |
|
对焊端尺寸 |
ANSlB16.25 |
|
检验与试 |
APl6D或APl598,JlSB2003 |
美标铝青铜止回阀试压规范
|
压力等级或公称压力 |
壳体试验 (Mpa) |
密封试验 (MPa) |
|
|
高压液密封 |
低压气密封 |
||
|
150Lb．PN2.0MPa |
2.94 |
2.16 |
0.6 |
|
300Lb．PN5．OMPa |
7.67 |
5.62 |
|
|
600Lb．PNl O.OMPa |
15.3 |
11.23 |
|
|
JISlOK |
2.1 |
1.6 |
|
|
JIS20K |
5.1 |
3.8 |
|
美标止回阀主要零件材料及性能规范
|
零件名称
Part name
|
材料 Material
|
|
|
名称 Name
|
牌号 Mark、C95800
|
|
|
阀体、阀盖（Body、Cover）
|
青铜（Bronze）
|
ZQSn10-21
|
|
阀盘、阀杆（Disk、stem）
|
青铜(Bronze)
|
QA19-21
|
|
填料（Fill in）
|
聚四氟乙烯
|
SFT-2
|
注： 1如法兰密封面采用凸面以外的型式。请在订货时注明。
[H44]主要连接与外形尺寸及重量
|
磅级
|
公称通径(DN)
|
主要连接尺寸(mm)
|
H44外形尺寸
|
重量 (kg)
|
|||||||
|
in
|
mm
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-φd
|
H
|
||
|
150Lb (2.0Mpa) (10K)
|
2
|
50
|
203
|
152
|
120.5
|
92
|
16
|
1.6
|
4-19
|
165
|
17
|
|
21/2
|
65
|
216
|
178
|
139.5
|
105
|
17.5
|
1.6
|
4-19
|
175
|
25
|
|
|
3
|
80
|
241
|
190
|
152.5
|
127
|
19.5
|
1.6
|
4-19
|
190
|
29
|
|
|
4
|
100
|
292
|
229
|
190.5
|
157
|
24
|
1.6
|
8-19
|
215
|
50
|
|
|
5
|
125
|
330
|
254
|
216
|
186
|
24
|
1.6
|
8-22
|
245
|
75
|
|
|
6
|
150
|
356
|
279
|
241.5
|
216
|
25.5
|
1.6
|
8-22
|
265
|
85
|
|
|
8
|
200
|
495
|
343
|
298.5
|
270
|
29
|
1.6
|
8-22
|
320
|
150
|
|
|
10
|
250
|
622
|
406
|
362
|
324
|
30.5
|
1.6
|
12-25
|
365
|
240
|
|
|
12
|
300
|
698
|
483
|
432
|
381
|
32
|
1.6
|
12-25
|
415
|
350
|
|
|
14
|
350
|
787
|
533
|
476
|
413
|
35
|
1.6
|
12-29
|
460
|
460
|
|
|
16
|
400
|
864
|
597
|
540
|
470
|
37
|
1.6
|
16-29
|
495
|
580
|
|
|
20
|
500
|
978
|
698
|
635
|
584
|
43
|
1.6
|
20-32
|
590
|
840
|
|
|
24
|
600
|
1295
|
813
|
749.5
|
692
|
48
|
1.6
|
20-35
|
650
|
1140
|
|
|
28
|
700
|
1448
|
927
|
863.5
|
800
|
71.5
|
1.6
|
28-35
|
|
|
|
|
300Lb (5.0MPa) (20K)
|
2
|
50
|
267
|
165
|
127
|
92
|
22.5
|
1.6
|
8-19
|
190
|
28
|
|
21/2
|
65
|
292
|
190
|
149
|
105
|
25.5
|
1.6
|
8-22
|
205
|
33
|
|
|
3
|
80
|
318
|
210
|
168
|
127
|
28 5
|
1.6
|
8-22
|
220
|
45
|
|
|
4
|
100
|
356
|
254
|
200
|
157
|
32
|
1.6
|
8-22
|
245
|
70
|
|
|
5
|
125
|
400
|
279
|
235
|
186
|
35
|
1.6
|
8-22
|
275
|
110
|
|
|
6
|
150
|
444
|
318
|
270
|
216
|
36.5
|
1.6
|
12-22
|
295
|
150
|
|
|
8
|
200
|
533
|
381
|
330
|
270
|
41.5
|
1.6
|
12.25
|
330
|
230
|
|
|
10
|
250
|
622
|
444
|
387.5
|
324
|
48
|
1.6
|
16-29
|
420
|
390
|
|
|
12
|
300
|
711
|
521
|
451
|
381
|
51
|
1.6
|
16-32
|
480
|
520
|
|
|
14
|
350
|
838
|
584
|
514.5
|
413
|
54
|
1.6
|
20-32
|
535
|
710
|
|
|
16
|
400
|
864
|
648
|
571.5
|
470
|
57.5
|
1.6
|
20-35
|
585
|
890
|
|
|
20
|
500
|
1016
|
775
|
686
|
584.5
|
63.5
|
1.6
|
24-35
|
685
|
1360
|
|
|
24
|
600
|
1364
|
914.5
|
813
|
692.5
|
70
|
1.6
|
24-41
|
785
|
2040
|
|
|
600Lb (10.0MPa)
|
2
|
50
|
292
|
165
|
127
|
92
|
26
|
6.4
|
8-19
|
210
|
32
|
|
21/2
|
65
|
330
|
190
|
149
|
100
|
29
|
6.4
|
8-22
|
230
|
42
|
|
|
3
|
80
|
356
|
210
|
168
|
127
|
32
|
6.4
|
8-22
|
255
|
60
|
|
|
4
|
100
|
432
|
273
|
216
|
157
|
38
|
6.4
|
8-25
|
295
|
95
|
|
|
5
|
125
|
508
|
330
|
266.5
|
186
|
45
|
6.4
|
8-29
|
310
|
120
|
|
|
6
|
150
|
559
|
355.5
|
