H61H、H61Y承插焊锻钢止回阀
详细信息
| 品牌：APIRT/埃瑞通 | 型号：H61H、H61Y | 加工定制：是 | ||||
| 材质：不锈钢 | 连接形式：焊接 | 种类：升降式，旋启式 | ||||
| 公称通径：15－50 mm | 适用介质：水;蒸汽;油品;各种高腐蚀化学介质 | 标准：国标 | ||||
| 形态：旋塞式 | 压力环境：高压 | 工作温度：高温 | ||||
| 驱动方式：水力控制 | 流动方向：单向 | 类型：直通式 |
H61H、H61Y 型 800(Lb) 承插焊锻钢止回阀有三种体盖连接设计形式。***种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
【承插焊锻钢止回阀执行标准】
设计与制造：MSSP-118，A***E B16.34
检验与测试：API 598
标记：MSS-SP-25
| 型号 | H61H | H61Y | |
| 适用温度（℃） | ≤425 | ||
| 适用介质 | 水、蒸汽、油品 | ||
| 材料 | 阀体、阀盖 | 碳素钢 | |
| 阀瓣 | 铬不锈钢 | ||
| 密封面 | 铬不锈钢或碳钢对焊铁基合金 | ||
| 垫片 | 柔性石墨 | ||
主要外形和连接尺寸
| 公称通径DN | 尺寸 (mm) | 重量 (kg) | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||

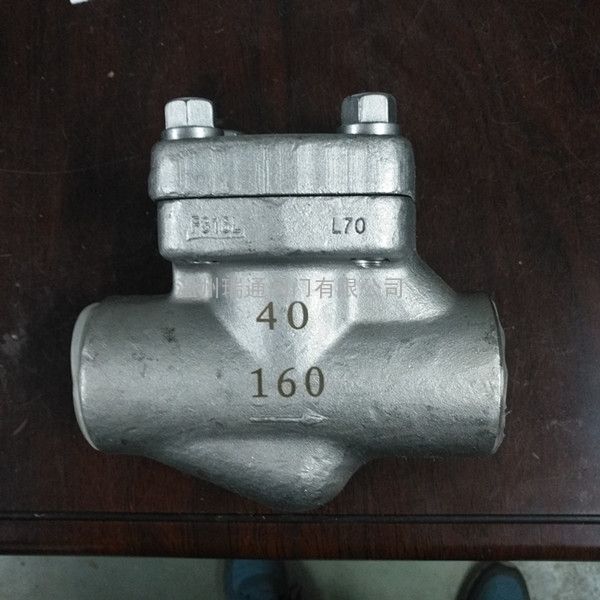

【结构图片】
温州瑞通阀门有限公司是 承插焊锻钢止回阀的***制造商；
如果您有这方面的需要请联系我们手机：187587753995
订货须知：（***标准）
一、①产品名称与型号②承插焊锻钢止回阀口径③承插焊锻钢止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定温州瑞通阀门承插焊锻钢止回阀型号，请按 夹套保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的***为您审核把关。
手机：18757753995 联系人：徐进杰 ***:27966293
感谢您访问温州瑞通阀门有限公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务.
