安全光幕GTS系列 厂家直销 GTS40-8-A

安全光幕

安全光幕别名安全光栅，冲床保护器，光电保护装置，主要使用在液压、锻压、焊接、剪切等大中小型危险区域的安全防护可以有效保护人体或者物体的安全

1.抗干扰能力强

2.使用寿命长

3.静电喷涂金属漆

4.信号模式多样具有NPN PNP 继电器输出等多种模式

5.防尘防水等级IP65(防水泼溅)

6.反应速度最快15ms

7.支持反接保护

9.型号多样具有常规三个系列8. 支持过压保护

10.适用各类液压、锻压、焊接、剪切等大中小型设备

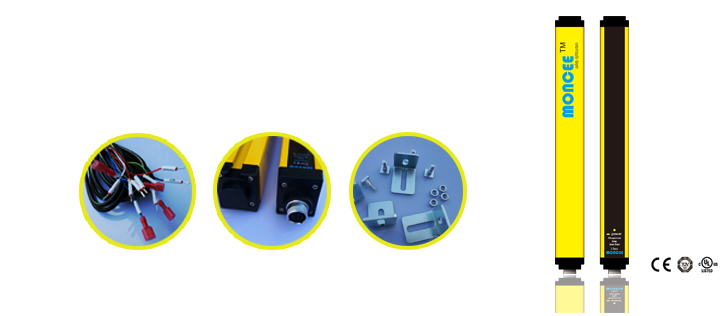

发射器： 由若干发射器件组成，发射红外光线;

接收器： 由若干接收器件组成，接受红外光线，与发射器的发射器件一一对应，形成保护光幕，产生通光、遮光信

号，同时通过信号电缆将信号传输给控制器对外部设备进行控制;

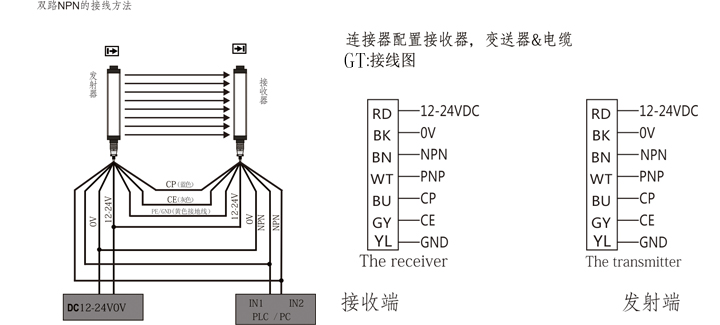

信号电缆：用来传输控制器和发射器、接收器之间的信号;

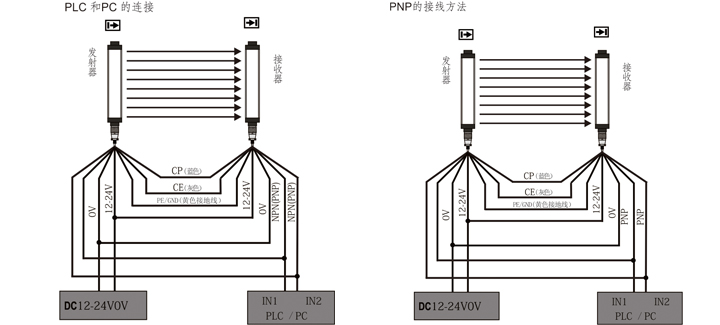

控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制;

安装支架：把发射器与接收器固定在机台上;

安全光幕控制器特点：

(*安全光幕控制器同安全光幕配合使用可以有效提升安全等级）

以上控制器选型针对E、P、N三种光幕，例如GT10-8E-Q、GS20-8E-Q光幕可选SBC或者SPC控制器。GT10-8P-Q、GS20-8P可选SR继电器，而GT10-8-Q只能输出PNP和NPN信号，不可以接控制器.

选择光幕的使用环境
1.根据现场实际工作环境选择合适的安全光幕型号
2.目前安全光幕的型号有GR、GS、GT三大系列

保护类型的选择

1.手指防护、手掌防护、手臂防护、人体防护

2.与危险源距离较近时可选择手指防护，与危险源有一定距离/设备停止时间有余量，根据实际选择最精机的手掌手臂防护或人体防护

光轴间距与检测精度的关系

光轴间距 10mm 20mm 30mm 40mm 80mm

检测精度 φ15mm φ30mm φ40mm φ50mm φ100mm

根据需要选择光幕保护的高度和保护的长度

根据保护对象的高度，光幕保护长度，选择合适的光幕 保护高度=（光轴数-1）*光轴间距

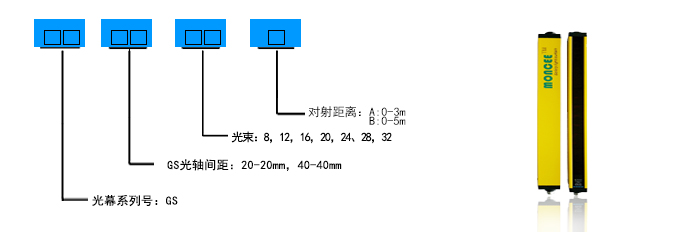

安全光幕型号

GT10-16-A GT10-16-B GT10-16-C GT10-16-D
GT10-24-A GT10-24-B GT10-24-C GT10-24-D
GT10-32-A GT10-32-B GT10-32-C GT10-32-D
GT10-40-A GT10-40-B GT10-40-C GT10-40-D
GT10-48-A GT10-48-B GT10-48-C GT10-48-D
GT10-56-A GT10-56-B GT10-56-C GT10-56-D
GT10-64-A GT10-64-B GT10-64-C GT10-64-D
GT10-72-A GT10-72-B GT10-72-C GT10-72-D


GT20-8-A GT20-8-B GT20-8-C GT20-8-D
GT20-10-A GT20-10-B GT20-10-C GT20-10-D
GT20-12-A GT20-12-B GT20-12-C GT20-12-D
GT20-14-A GT20-14-B GT20-14-C GT20-14-D
GT20-16-A GT20-16-B GT20-16-C GT20-16-D
GT20-18-A GT20-18-B GT20-18-C GT20-18-D
GT20-20-A GT20-20-B GT20-20-C GT20-20-D
GT20-22-A GT20-22-B GT20-22-C GT20-22-D
GT20-24-A GT20-24-B GT20-24-C GT20-24-D
GT20-26-A GT20-26-B GT20-26-C GT20-26-D
GT20-28-A GT20-28-B GT20-28-C GT20-28-D
GT20-30-A GT20-30-B GT20-30-C GT20-30-D
GT20-32-A GT20-32-B GT20-32-C GT20-32-D
GT20-34-A GT20-34-B GT20-34-C GT20-34-D
GT20-36-A GT20-36-B GT20-36-C GT20-36-D
GT20-38-A GT20-38-B GT20-38-C GT20-38-D
GT20-40-A GT20-40-B GT20-40-C GT20-40-D
GT20-42-A GT20-42-B GT20-42-C GT20-42-D
GT20-44-A GT20-44-B GT20-44-C GT20-44-D
GT20-46-A GT20-46-B GT20-46-C GT20-46-D
GT20-48-A GT20-48-B GT20-48-C GT20-48-D
GT20-50-A GT20-50-B GT20-50-C GT20-50-D
GT20-52-A GT20-52-B GT20-52-C GT20-52-D
GT20-54-A GT20-54-B GT20-54-C GT20-54-D
GT20-56-A GT20-56-B GT20-56-C GT20-56-D
GT20-58-A GT20-58-B GT20-58-C GT20-58-D
GT20-60-A GT20-60-B GT20-60-C GT20-60-D
GT20-62-A GT20-62-B GT20-62-C GT20-62-D
GT20-64-A GT20-64-B GT20-64-C GT20-64-D
GT20-66-A GT20-66-B GT20-66-C GT20-66-D
GT20-68-A GT20-68-B GT20-68-C GT20-68-D
GT20-70-A GT20-70-B GT20-70-C GT20-70-D
GT20-72-A GT20-72-B GT20-72-C GT20-72-D


GT30-8-A GT30-8-B GT30-8-C GT30-8-D
GT30-10-A GT30-10-B GT30-10-C GT30-10-D
GT30-12-A GT30-12-B GT30-12-C GT30-12-D
GT30-14-A GT30-14-B GT30-14-C GT30-14-D
GT30-16-A GT30-16-B GT30-16-C GT30-16-D
GT30-18-A GT30-18-B GT30-18-C GT30-18-D
GT30-20-A GT30-20-B GT30-20-C GT30-20-D
GT30-22-A GT30-22-B GT30-22-C GT30-22-D
GT30-24-A GT30-24-B GT30-24-C GT30-24-D
GT30-26-A GT30-26-B GT30-26-C GT30-26-D
GT30-28-A GT30-28-B GT30-28-C GT30-28-D
GT30-30-A GT30-30-B GT30-30-C GT30-30-D
GT30-32-A GT30-32-B GT30-32-C GT30-32-D
GT30-34-A GT30-34-B GT30-34-C GT30-34-D
GT30-36-A GT30-36-B GT30-36-C GT30-36-D
GT30-38-A GT30-38-B GT30-38-C GT30-38-D
GT30-40-A GT30-40-B GT30-40-C GT30-40-D
GT30-42-A GT30-42-B GT30-42-C GT30-42-D
GT30-44-A GT30-44-B GT30-44-C GT30-44-D
GT30-46-A GT30-46-B GT30-46-C GT30-46-D
GT30-48-A GT30-48-B GT30-48-C GT30-48-D
GT30-50-A GT30-50-B GT30-50-C GT30-50-D
GT30-52-A GT30-52-B GT30-52-C GT30-52-D
GT30-54-A GT30-54-B GT30-54-C GT30-54-D
GT30-56-A GT30-56-B GT30-56-C GT30-56-D
GT30-58-A GT30-58-B GT30-58-C GT30-58-D
GT30-60-A GT30-60-B GT30-60-C GT30-60-D
GT30-62-A GT30-62-B GT30-62-C GT30-62-D
GT30-64-A GT30-64-B GT30-64-C GT30-64-D
GT30-66-A GT30-66-B GT30-66-C GT30-66-D
GT30-68-A GT30-68-B GT30-68-C GT30-68-D
GT30-70-A GT30-70-B GT30-70-C GT30-70-D
GT30-72-A GT30-72-B GT30-72-C GT30-72-D

GT40-8-A GT40-8-B GT40-8-C GT40-8-D
GT40-10-A GT40-10-B GT40-10-C GT40-10-D
GT40-12-A GT40-12-B GT40-12-C GT40-12-D
GT40-14-A GT40-14-B GT40-14-C GT40-14-D
GT40-16-A GT40-16-B GT40-16-C GT40-16-D
GT40-18-A GT40-18-B GT40-18-C GT40-18-D
GT40-20-A GT40-20-B GT40-20-C GT40-20-D
GT40-22-A GT40-22-B GT40-22-C GT40-22-D
GT40-24-A GT40-24-B GT40-24-C GT40-24-D
GT40-26-A GT40-26-B GT40-26-C GT40-26-D
GT40-28-A GT40-28-B GT40-28-C GT40-28-D
GT40-30-A GT40-30-B GT40-30-C GT40-30-D
GT40-32-A GT40-32-B GT40-32-C GT40-32-D
GT40-34-A GT40-34-B GT40-34-C GT40-34-D
GT40-36-A GT40-36-B GT40-36-C GT40-36-D
GT40-38-A GT40-38-B GT40-38-C GT40-38-D
GT40-40-A GT40-40-B GT40-40-C GT40-40-D
GT40-42-A GT40-42-B GT40-42-C GT40-42-D
GT40-44-A GT40-44-B GT40-44-C GT40-44-D
GT40-46-A GT40-46-B GT40-46-C GT40-46-D
GT40-48-A GT40-48-B GT40-48-C GT40-48-D
GT40-50-A GT40-50-B GT40-50-C GT40-50-D
