USB2.0高速光隔USB/串口转换器
0-115.2Kbps
USB2.0 高速光电隔离！
（B口） RS-232/485/422
支持高速USB2.0，世界上最小的高速光隔USB/串口转换器！

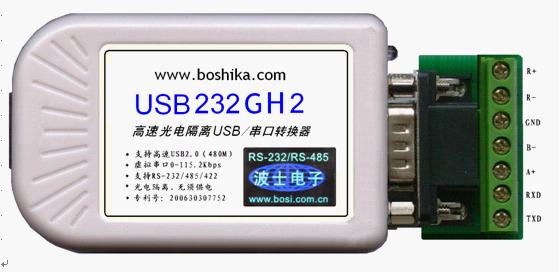

波仕USB232GH2高速光电隔离USB/串口转换器支持高速USB2.0（480Mbps），秉承波仕转换器的一贯特色，具有超小型的外形（80*23*47mm）、RS-232、RS-485、RS-422通用，可以虚拟成为本地COM串口（COM1-COM256）、无须修改已有的串口通信软件。同时波仕赠送USB-串口影射程序。
波仕USB232GH2是世界上最小的、也是使用最简便的光隔USB/串口转换器、实现了USB与串口的光电隔离。USB232GH2是波仕全新一代产品。专利产品,谨防假冒!
|
USB232GH2
|
高速光电隔离USBßàRS-232/485/422转换器
|
高速USB2.0，串口0-115.2Kbps
|
无须供电
|
波仕USB/串口转换器实现USB与RS-232/RS-485/RS-422串口设备相互通讯的一种协议转换装置（USB协议-串行通信协议）。波仕USB232GH2系列提供一个USB2.0口，一个隔离的RS232/RS485/RS422串口，一个可以对外提供隔离5V供电的插座等。
将USB232GH2型USB/串口转换器通过配套的USB延长线（同USB打印线）外插到计算机的USB口。在串口插座旁边有一个小LED（发光二极管），当USB232GH2产品接通后LED会一直亮着。在串口插座旁边还有一个电源插座，是用于对外提供隔离5V电源的。产品无须供电。
波仕USB232GH2产品的RS-232/485/422串口端是一个DB-9针座，具有RS-232、RS-485、RS-422全部引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。作为RS-422时，T+、T—是指从USB232GH向外发送。注意RS-485和RS-422通信时建议要接地线（5脚）。RS-485/422无须跳线选择。RS-485/422信号的参考地线与RS-232的GND是一样的。
DB-9针端的引脚分配如下（配有接线端子）：
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
RS-232
|
|
RXD
|
TXD
|
|
GND
|
|
|
|
|
|
RS-485
|
A
|
|
|
|
GND
|
|
|
|
B
|
|
RS-422
|
T+
|
|
|
|
GND
|
R+
|
|
R—
|
T—
|
USB232GH2实现了USB与串口（RS-232/485/422）之间的2500V光电隔离。USB232GH2的RS-232/485/422的最高通信速率为115.2Kbps。波仕USB232GH2内置有600W抗雷击浪涌保护器。
软件安装
USB232GH2配套有一根1米长的USB延长电缆和驱动软件（一张光盘）。驱动程序支持 Windows XP/ vista /me/CE、LINUX、iMAC等，与波仕USB232GH的驱动软件不同。
按照以下步骤安装USB232GH2转换器驱动软件：
将USB232GH2的USB电缆插到计算机的USB口、计算机会自动检测到USB232GH2并且显示“发现新硬件”，将USB232GH2的配套光盘插入计算机的光驱，按“自动查找”计算机会自动找到驱动程序，最后按“完成”结束。
用户可以查看“控制面板”的“系统\\设备管理器\\端口”，就会发现自动分配给USB232GH2一个新的COM口号码。记住这个COM口号码。用户可以查看“控制面板”的“系统\\设备管理器\\端口”，就会发现自动分配给USB232GH2一个新的COM口号码。记住这个COM口号码。如果要更改COM口号码，在Windows XP下，桌面à我的电脑\\属性à硬件à设备管理器à端口à通信端口（找到USB232GH2的）\\属性à端口设置à高级àCOM端口号，用户就可以更改COM口号码了。可以强行改为已经被占用的COM口的号码。
性能特点
USB232GH2的最大特点是支持高速USB2.0（High Speed USB2.0）。高速USB2.0速率最高为480Mbps，是USB1.0全速（Full Speed USB,最高12Mbps）的40倍。高速USB2.0向下兼容USB1.0。目前主流配置的计算机的USB口几乎都支持高速USB2.0，建议不要再接USB1.0的HUB。当把USB232GH2接到计算机时，如果系统（XP或以上）提示“高速USB设备插入到非高速USB集线器”的话，就说明你的计算机USB或者HUB是USB1.1接口，没有提示则说明是USB2.0的。
USB1.0最高支持12Mbps，就是USB全速。USB1.0还有低速1.5Mbps，一般只是用来接鼠标、键盘。USB2.0一般指高速480Mbps，注意也有人把12Mbps的USB1.0叫做USB2.0全速。
——直接外插USB口，无须外接电源！ ——无须供电而且还可以对外输出隔离5V电源。
——串口为RS-232/RS-485/RS-422通用！ ——自动识别串口号，当作新的COM口！
——软件只需修改串口号即可，无须重新编写。——支持高速USB2.0，兼容USB1.0。
 |
|
|
