TE-SAA1F,TE-SAA2F,TE-SAA3F,TE-SAA4F,TE-SDA1F,TE-SDA2F,TE-SDA3F,TE-SAA4F,TE-SAA1S,TE-SAA2S,TE-SAA3S,TE-SAA4S,TE-SDA1S,TE-SDA2S,TE-SDA3S,TE-SAA4S,TE-SAA1F1,TE-SAA2F1,TE-SAA3F1,TE-SAA4F1,TE-SDA1F1,TE-SDA2F1,TE-SDA3F1,TE-SAA4F1
特点:
◎ 采用磁补偿原理，减小温度漂移
◎ 穿心感应式输入，适合10A～100A以内电流测量
◎ 测量0～120%标称线性输入
◎ 交流或直流兼用
◎ DC 12V或DC 24V工作电源

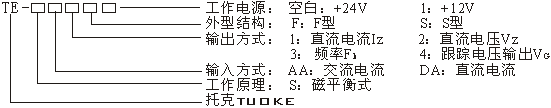

一、型号含义：
二、型号及技术参数：
|
产品主型号 |
输入范围
|
精度等级
|
输出类型
|
输出范围
|
响应时间
|
负载能力
|
静态功耗
|
|
TE-SAA4□
|
S型(Ф9穿心输入):
5A,10A,20A,30A,50A F型(Ф20穿心输入): 10A,20A,30A,40A, 50A,60A,70A,80A, 90A,100A, |
1.0
|
VG
|
3.5V,5V
|
15μS
|
5mA
|
120mW
|
|
TE-SAA2□
|
1.0
|
VZ
|
5V,10V
|
250mS
|
5mA
|
120mW
|
|
|
TE-SAA1□
|
1.0
|
IZ
|
20mA
|
250mS
|
6V
|
120mW
|
|
|
TE-SDA4□
|
1.0
|
VG
|
3.5V,5V
|
15μS
|
5mA
|
120mW
|
|
|
TE-SDA2□
|
1.0
|
VZ
|
5V,10V
|
250mS
|
5mA
|
120mW
|
|
|
TE-SDA1□
|
1.0
|
IZ
|
20mA
|
250mS
|
6V
|
120mW
|
注意：1、定货型号应包括：传感器型号、输入/输出规格（标称值）、精度等级等。传感器型号由“产品主型号”与“结构类型和电源”组合而成。例如：TE-SAA2F — 100mA(φ20)/5V — 1.0
2、磁补偿式电流隔离传感器额定功耗的计算：
对于Ф9孔径传感器: 额定功耗=静态功耗+(额定输入×电源电压)/1000；
对于Ф20孔径传感器: 额定功耗=静态功耗+(额定输入×电源电压)/2500。
2、磁补偿式电流隔离传感器额定功耗的计算：
对于Ф9孔径传感器: 额定功耗=静态功耗+(额定输入×电源电压)/1000；
对于Ф20孔径传感器: 额定功耗=静态功耗+(额定输入×电源电压)/2500。
三、技术参数：
|
工作原理 |
采用磁补偿原理，减小温度漂移
|
|
测量类型
|
穿心感应式输入，适合10A～100A以内电流测量
|
|
测量范围
|
线性测量范围：0～120%标称输入
|
|
响应频率
|
DC：0～50kHz
|
|
过载能力
|
30倍标称输入值，持续5秒
|
|
工作电源
|
DC 12V或DC 24V
|
|
隔离电压
|
>3kVDC，1分钟
|
|
无故障工作时间
|
平均无故障工作时间＞5万小时
|
|
额定环境温度
|
0～+50℃
|
四、外形及安装尺寸
五、接线图
六、典型接线示例
电流输出型(IZ)传感器/变送器的输出为共地电流源，接线原理见图1。图中RL是用户负载。
