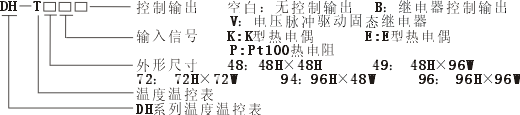

托克DH-T系列温控表DH-T48PB，DH-T48KB，DH-T72PB，DH-T72KB，DH-

  ⊙ 热电偶、热电阻等多种信号输入,量程自由设置

  ⊙ 电源采用***新设计的开关电源模块

  ⊙ 整机电路采用***的***T贴片制造工艺

  ⊙ 快速冷热状态自整定，多组***PID运算及模糊控制

  ⊙ 控制输出可是继电器触点、固态继电器等选择

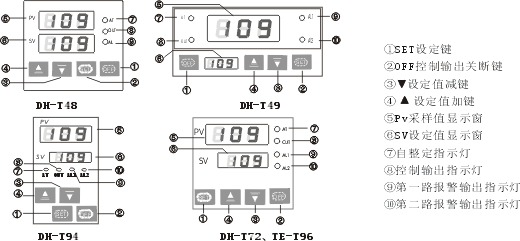

       功能菜单分一级参数，二级参数，三级参数。仪表上排PV栏显示功能菜单, 下排 SV显示功能参数设定值。仪表通电以后，开始初始化，上排 PV显示tc-输入类型，下排 SV 显示控制输出类型。
        1、   一级参数（设定控制参数）
         按住 SET键几秒钟，即进入一级参数 。一级菜单如下：

      2、   二级参数设定
   在仪表OFF状态下才能进入二级菜单设定。先按一下OFF健，SV显示OFF，再同时按住SET键和▲几秒钟后，即可进入二级菜单。二级菜单如下：
  （非工程技术人员，禁止进入此操作菜单）

   注意：PID参数含义及现场调整方法：
   ① P（比例带）为等幅振荡时，与设定值偏差大，调小P。实际值与设定值偏差小，调大P。不等幅时，调节P和 I。
  ②、I（积分时间）调节稳定性，跟设定值有偏差时，调小偏差小；调大偏差大。
  ③、D（微分时间）反应灵敏度调节，D越小灵敏度越高，D越大灵敏度越低，（实际值超过设定值减小，不超过则增大。）
  ④、当P和I参数为零时，即为位式（开关）控制。
    3、   三级参数设定：
   在仪表 OFF状态下才能进入三级菜单设定。先按一下OFF键，SV显示OFF，再同时按住SET键和▼几秒钟后，即可进入三级菜单。三级菜单如下：
   警告！三级参数非***人士请勿设定，否则，将造成不必要的损失。

1、现象：仪表OUT灯亮，加热温度不上升或上升速度慢。
检查方法：检查加热板是否正常工作或检查连线是否正确。
2、现象：仪表PV显示——即仪表热电偶连线不牢固或断线。
检查方法：将仪表输入端接热电偶连线的两端子短接，此时如正常工作应显示环境温度，反之仪表输入功能已损坏，请检查连线，直到消除PV显示——现象。
3、现象：实际测量温度与显示温度存在误差。
检查方法：查阅三级参数3-4静差补偿，零点迁移。
4、现象：控制温度与实际测量温度存较大误差时，首先在二级参数中使用AT自整定参数整定，整定完以后如不理想，可再按照第六项进行调节，使其达到***佳控 制效果。
