一、设计思路
1、综述
新建高清演播室系统主要包括：
- 演播室传统设备
- 演播室灯光系统设备
- 演播室声学及装修
三部分。所有演播室系统设备及声学装饰要求统一设计，美观大方、配置科学、布局合理，系统要求从拍摄到录制、后期制作全程高清格式，兼容高清标清制作，且节目录制按照准直播流程，系统的整体技术指标必须达到国家广播电视技术指标。
二、技术说明
技术系统由演播室传统设备、演播室灯光系统设备、演播室声学装修三部分组成。主要设备要求选用国际知名品牌产品，具备可靠的产品质量及快捷的售后服务能力。
1、演播室设备

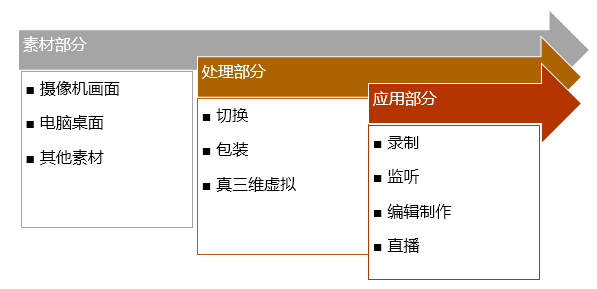

（1）视频系统
配置摄像机系统。摄像机设置为固定机位、具备SDI/HDMI输出。虚拟系统具备4路实时信号处理能力，一般配置为3台摄像机+1台笔记本，方便系统应用；
经过虚拟系统处理后，信号输出到录像机/非编系统进行录制；
非编系统具备录像、编辑功能；
如系统需求直播功能，可将输出信号分配到流媒体编码器/调制解调器，使系统实现网络直播/机顶盒/有线电视播出。
|
高清/4K摄像机级配套附件 |
实时采集图像，通过线缆传输到虚拟演播室系统，配置摄像机包、电池、记录卡、三脚架、脚轮 |
|
真三维虚拟演播室渲染系统 |
实时场景渲染，扣像合成 |
|
真三维虚拟演播室控制系统 |
控制虚拟机位切换，资源指派，大屏幕切换，扣像设置，场景设置 |
|
4K高清非编系统 |
实时录像采集，后期制作，包装，输出文件，刻盘 |
|
直播系统 |
将节目实时直播到手机、平板、电脑、智能电视、机顶盒 |

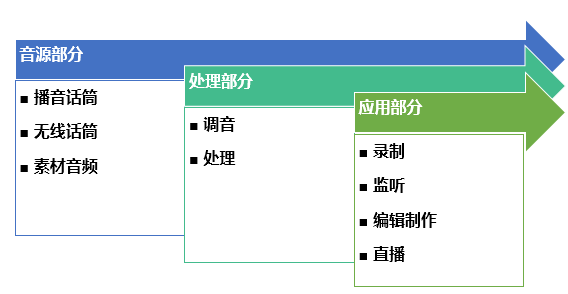

（2）音频系统
系统配置桌面式播音话筒（坐播），无线领夹（站播），调音台，监听耳机，监听音箱；
如系统实现录音棚功能，可多配置大振膜录音话筒，话筒放大器，监听分配器即可；
系统配置内部通话系统，方便导播与摄像师（有线通话）/主持人（无线返听）实时沟通。
|
无线领夹麦克风 |
拾取主持人声音，坐播备用麦克风，站播麦克风 |
|
桌面播音话筒 |
拾取主持人、嘉宾声音，坐播麦克风 |
|
调音台 |
调节音量大小，高中低音音色，左右声道平衡 |
|
监听音箱 |
监听音频 |
|
监听耳机 |
监听音频 |
1、系统集成
|
液晶电视 |
可移动，放置于演播室内，主持人或嘉宾进行实时返送观看 |
|
通话系统 |
导播和摄像师的语音通话，导播指挥主持人提示 |
|
提词器 |
主持人文稿提示 |
|
视音频周边 |
无线路由器、分配器，转换器，线缆等 |
系统集成所使用的各种视频、音频、通话、网络、控制等连接线缆、接插头等材料都应采用符合各类信号传输标准要求，为国际知名品牌，符合系统的整体设计要求。各类视、音频信号线材必须有明显的颜色区分。各种线缆应认真设计，正确计算所需各类线材、接插头，所有线材最多可富余工程实际使用量的10%。视频线使用国际知名品牌高清视频线，国际知名品牌BNC接头。
各种不同音频插接头之间应配置齐全，确保不同场合的使用，如音频卡侬针对针、卡侬芯对芯、XLR（针、芯）对TRS（6.3mm）、XLR（针、芯）对TRS（3.5mm）、XLR（针、芯）对RCA 等。应提供一定数量的数字音频110Ω-75Ω阻抗转换器。
系统集成要在满足制作和直播的安全性基础上，充分考虑信号调度的灵活、方便、快捷，每个通路上的关键点均可有效检测。各个工作区设备布局要合理便捷性，设备间连线距离最小。系统设计要充分开发实现设备的各项功能。
系统集成要充分利用设备接口和开发底层协议来实现各项控制功能。
根据系统设计需要数量，采用符合国际标准的进口数字视频电缆、视频头。
提供安装、调试过程中所需的材料及辅件，完成所有设备（包括音频设备、光传输设备）的上架安装，面板开孔，负责视音频、通话、非线网络等设备在机柜、控制台上布局设计、安装，满足业主的要求。
2、 声学装修、灯光系统施工
演播室设计构想
装饰部分过渡自然；色彩变化具有连续性；符合现代电视呈现风格。所有景区联动，配合设计制作智能化的景区装饰灯光发光系统，主要包含以下项目。
演播室舞美综合设计
（1） 演播室声学装修
（2） 导播室
（3） 绿箱制作（地面高清进口地胶）
（4） 灯光系统设计制作
