G1210 SOT-23-6 小体积 超大输出电流 ***DC/DC升压IC
|
型号 |
输入电压 |
输出电压 |
输出电流 |
关断电流 |
封装 |
|
G1210 |
1.1-5.5 V |
3.3 – 20 V可调 |
2A |
< 1uA |
SOT-23-6 |
概述：
G1210是内置3A大电流的***DC-DC升压IC，芯片内部集成低内阻 大电流MOS，较高的工作频率可使用较小的外围元件的体积，输出电压20V***大可调，十分适用于小体积大电流的各种应用。
电路简单 外围元件少 外围元件体积小 外围电容不用使用高成本的钽电容，即可获得很好的性能

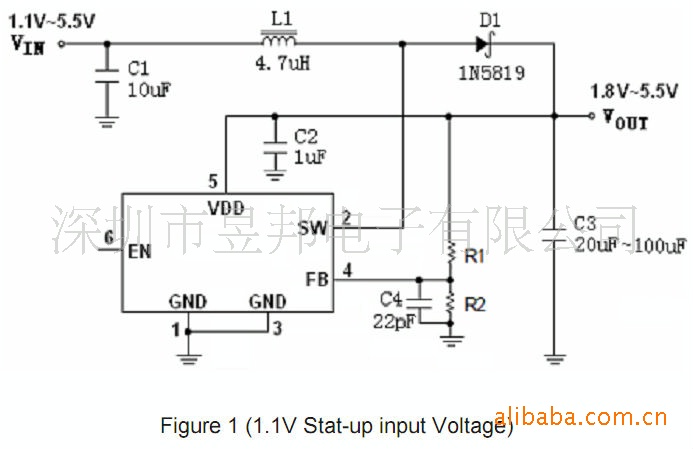

典型应用如下图，如有不明请来电询问 石生13724301365
***的外围成本，低成本电容，即可升压输出稳定大电流
G1210 部分实测数据(以下数据仅供选型时参考用，以客户实际应用测试确认为准）
|
输出端空载电压设定值 |
Vin（输入电压） |
Iin(输入端电流） |
Vout (输出电压） |
Iout (输出电流） |
|
5.09V时 |
2.2V |
1.17A |
4.99V |
330mA |
|
5.09V时 |
2.5V |
1.58A |
4.97V |
510mA |
|
5.09V时 |
3.0V |
0.67A |
5.00V |
330mA |
|
5.09V时 |
3.0V |
2.43A |
4.93V |
940mA |
|
5.09V时 |
3.5V |
0.58A |
5.02V |
340mA |
|
5.09V时 |
3.5V |
2.16A |
4.95V |
1050mA |
|
5.09V时 |
4.0V |
2.03A |
5.93V |
1200mA |
G1210应用于笔记本供电GPS移动电源移动充电器移动电池包应急电源手机充电转接头等系列产品，以及用于3.0-4.2V单节锂电升压至5.0-5.5V有极高的效率和***的体积和优异的性能表现，欢迎来电咨询详情及方案。
欢迎来电137 1433 9256
***/1418533599
应用：
●MP3/MP4
●便携式媒体播放机
●DSL调制解调器
●PC卡
●蜂窝电话
●掌上电脑/PDA
●数码相机/无线电话
●太阳能电池灯具
移动电源 手机应急充 太阳能充电器
