衬氟球阀,Q41F46

衬氟球阀[Q41F46]

产品概述

球阀是用带圆形通孔的球体作启闭件,球体随阀杆转动,以实现启闭动作的阀门。球阀在管路中主要用于切断、分配和改变介质流动方向。
衬氟球阀结构特点：
   ①流体阻力小,全开时球体通道、阀体通道和连接管道的截面相等,并且成直线相通,且介质流过球阀相当于流过一段直通的管子,在各类阀门中球阀的流体阻力***小。
   ②启闭迅速,启闭时只需把球体转动90°,方便而迅速。
   ③结构较简单,体积小、重量较轻,特别是它的高度远小于闸阀和截止阀。
   ④密卦性能优良可靠,零泄漏,使用寿命长。
   ⑤两段式、三段式结构可适应各种不同要求的管路系统和工况条件,其中三段式球阀允许主阀体与两侧阀体分离,可实现在线快越更换、维修。
   ⑥可根据用户需求配置气动,电动装置,满足遥控和程控的要求。
   ⑦更换零件衬里材质可适用于各种介质。
执行标准：
   ①设计与制造:Q/ZXD02-1999 GB/T12237-89 API 608 API 6D JIS标准。
   ②法兰尺寸:
     PN=1.0MPa按JB/T82.1-94(即原标准JB82-59)《凸面对焊钢制管法兰》规定。
     PN=1.6MPa按GB9113.3-88《凸面整体钢制管法兰》规定。
     PN=2.5MPa按GB9113.4-88《凸面整体钢制管法兰》规定。
   ③结构长度按GB12221-89《法兰连接金属阀门结构长度》规定。
   ④检验和试验按GB/T13927-92《通用阀门压力试验》规定。
驱动方式：
手动、蜗轮-蜗杆、气动、电动
技术参数：

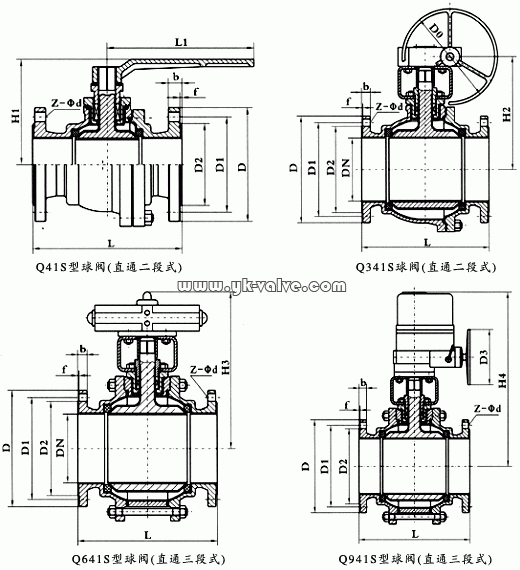

法兰连接衬塑球阀（两段式、三段式）：
