产品详情

首页 - 产品展厅 - 产品介绍

	产品名称：	一片式内螺纹球阀
	产品型号：	Q11F


	咨询电话：021-31266531 王经理

相关产品

三片式卡箍球阀

三片式内螺纹球阀

二片式内螺纹球阀

六角内螺纹球阀

一片式内螺纹球阀[Q11F]

产品应用

广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

性能规范

设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：¹/₄"-2"1000PSI （7MPa）2 ¹/₂"-4"800PSI(5.6MPa)
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类（R）醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
产品规格：1/4"~4"
材料标准（C） ASTM 105（P）（R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

其他说明：

（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

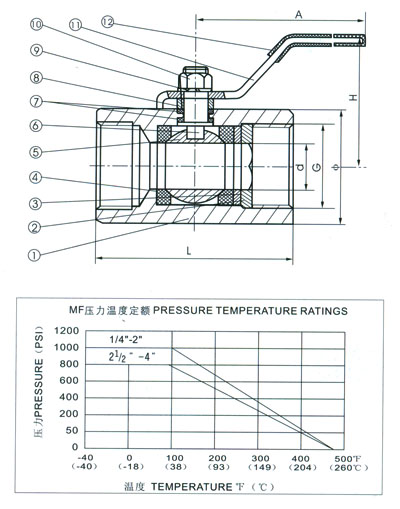

一片式内螺纹球阀主要零件材料

序号	部分	材质
1	阀体	SS304 SS316 A105
2	锁紧螺母	SS304 SS316
3	垫片	SS304 SS316
4	阀座 (MF)	增强聚四氟乙烯
5	球体	SS316 SS304 CF8 CF8M
6	阀杆	SS316 SS304
7	垫片	对位聚苯
8	压套	SS304
9	垫片	SS304
10	螺母	SS304
11	手柄	SS304
12	手柄套	塑料

MP阀座采用对位聚苯。

主要尺寸单位:毫米

SIZE	G	d	L	ø	H	A
6	1/4"	5	48	20	32	72
10	3/8"	7	56	29	42	90
15	1/2"	10	60	31	45	100
20	3/4"	12.7	65	37	48	105
25	1"	17	75	43	53	112
32	11/4"	22	85	53	64	135
40	11/2"	25	95	62	75	140
50	2"	32	110	73	79	160
65	21/2"	38	130	90	90	180
80	3"	48	150	103	100	220
100	4"	64	190	132	115	220
