	产品名称：	电动真空球阀
	产品型号：	GUD


	咨询电话：021-31266531 王经理

相关产品

气动真空球阀

电动真空球阀

手动真空球阀

GUD型系列电动真空(压力)球阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。

主要技术性能

适用范围(Pa)	快卸法兰（KF）2x10⁵～1.3x10 ^-5 活套法兰16x10⁵～1.3x10 ^-5
阀门漏率(Pa.L/S)	≤1.3x10^-5
开闭时间（S）	DN≤32 20；DN≥40 30
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
法兰标准	GB4982；GB/T6070
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型特殊指定：AC380V；DC24V开关型 4～20mADC调节型
信号反馈	标准出厂：带无源触点型特殊指定：调节型4～20mADC

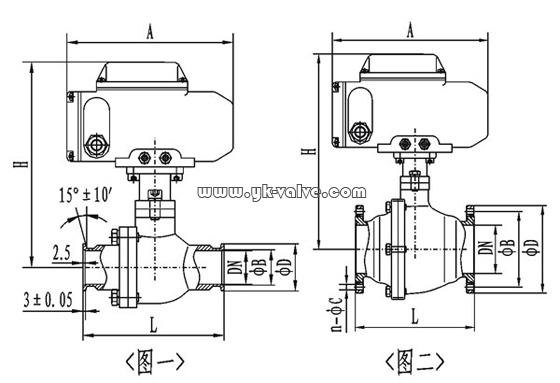

快卸法兰(KF)连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GUD-16/KF	16	30	17.2	178	100	160
GUD-25/KF	25	40	26.2	193	114	160
GUD-40/KF	40	55	41.2	248	165	196
GUD-50/KF	50	75	52.2	257	175	196

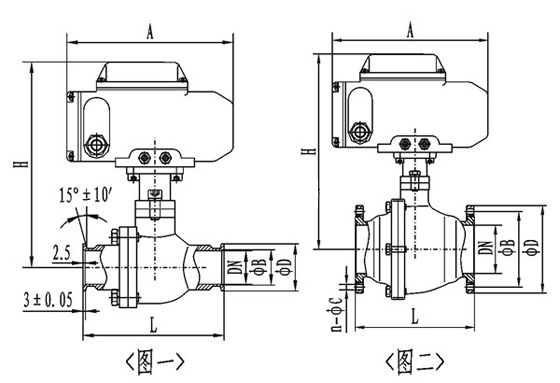

活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUD-16	16	60	45	178	100	160	4-6.5
GUD-25	25	70	55	193	114		4-6.5
GUD-32	32	90	70	211	140		4-9
GUD-40	40	100	80	248	165	196
GUD-50	50	110	90	257	175
GUD-63	63	130	110	275	186
GUD-80	80	145	125	300	198		8-9
GUD-100	100	165	145	338	220		8-9
GUD-125	125	200	175	373	266	255	8-11
