产品详情

首页 - 产品展厅 - 产品介绍

	产品名称：	气动V型球阀
	产品型号：	VQ647F


	咨询电话：021-31266531 王经理

相关产品

气动内螺纹球阀

气动三通法兰球阀

气动双作用法兰球阀

气动单作用法兰球阀

气动V型球阀【VQ647F】

一、产品特点
采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离，使用寿命长。
球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。

二、主要零件材质表

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

三、产品性能规范

公称压力	试验压力（MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB9113 HG20592-97 ANSI B16.5
	检验试验	JB/T9092-99 API 598

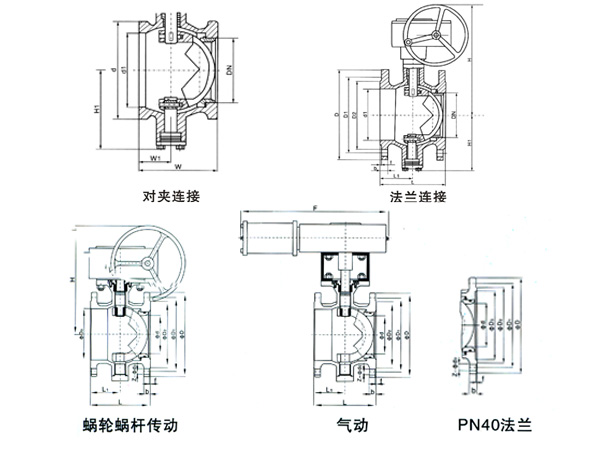

四、主要外形尺寸

公称压力或压力级	公称通径DN		尺寸Dimesion(mm)
	公称通径DN		W	L	W1	L1	D	D1	H1	H
	（MM）	（in）	W	L	W1	L1	D	D1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	3900
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	820.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

上海一控阀门有限公司电话：传真：联系人：

地址：主营产品：阀门|进口阀门|球阀|蝶阀|截止阀|止回阀|闸阀|进口球阀

免责声明：以上所展示的信息由企业自行提供，内容的真实性、准确性和合法性由发布企业负责。产品网对此不承担任何保证责任。

压力级	口径		尺寸（mm）														重量（kg）
	DN	NPS	L	L1	d	D	D1	D2	Dc	b	f	Z-фdo	H1	F	H		重量（kg）
	DN	NPS	L	L1	d	D	D1	D2	Dc	b	f	Z-фdo	H1	F	蜗轮	气动	蜗轮	气动
Class150 PN20	25	1	102	51	19	108	79.5	51	38	11.5	1.6	4-15	57	400	200	222	11	21
	40	11/2	114	57	32	127	98.5	73	49	14.5	1.6	4-15	63	400	205	228	14	24
	50	2	124	62	38	152	120.5	92	60	16	1.6	4-19	92	400	225	248	20	29
	65	21/2	145	72.5	51	178	139.5	105	75	17.5	1.6	4-19	100	400	235	255	24	33
	80	3	165	82.5	64	190	152.5	127	89	19.5	1.6	4-19	108	400	260	270	33	41
	100	4	194	97	76	229	190.5	157	113	24	1.6	8-19	117	400	270	278	49	57
	125	5	210	105	102	254	216	186	140	24	1.6	8-22	140	455	320	335	59	66
	150	6	229	114.5	127	279	241.5	216	164	25.5	1.6	8-22	177	455	340	358	80	87
	200	8	243	121.5	152	343	298.5	270	205	29	1.6	8-22	200	700	390	405	108	120
	250	10	297	148.5	203	406	362	324	259	31	1.6	12-25	252	700	420	449	145	170
	300	12	338	169	254	483	432	381	300	32	1.6	12-25	270	700	510	550	190	235
Class300 PN50	25	1	102	51	19	124	89	51	38	17.5	1.6	4-19	57	400	200	222	13	23
	40	11/2	114	57	32	156	114.5	73	49	21	1.6	4-22	63	400	205	228	16	26
	50	2	124	62	38	165	127	92	60	22.5	1.6	8-19	92	400	225	248	22	31
	65	21/2	145	72.5	51	190	149	105	75	25.5	1.6	8-22	100	400	235	255	26	35
	80	3	165	82.5	64	210	168.5	127	89	29	1.6	8-22	108	400	260	270	37	45
	100	4	194	97	76	254	200	157	113	32	1.6	8-22	117	400	270	278	55	63
	125	5	210	105	102	279	235	186	140	35	1.6	8-22	140	455	320	335	65	72
	150	6	229	114.5	127	318	270	216	164	37	1.6	12-22	177	455	340	358	95	102
	200
