	产品名称：	对夹衬胶蝶阀
	产品型号：	D71J


	咨询电话：021-31266531 王经理

相关产品

半衬胶对夹式蝶阀

法兰衬胶蝶阀

对夹衬胶蝶阀

蜗轮对夹衬胶蝶阀

对夹衬胶蝶阀[D71J]

D71X(半衬)、D71J、D71H/Fs（全衬）衬夹衬胶蝶阀

设计与制造：GB12238
结构长度：GB12221（20系列）
法兰连接尺寸：GB4216

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

一、用途

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

二、材料

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手柄	铝合金、碳钢

压力等级：PN（MPa）　1.0　1.6

三、测试

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

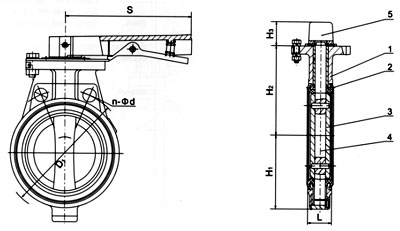

四、主要尺寸参数

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	S mm	H3 mm	质量 Kg/kilos
40	1.6 1.0	1.6 1.0	33	150	110	4-18	55	100	235	27	2
50			43	165	125	4-18	64	120	235	27	2.5
65			46	185	145	4-18	80	120	235	27	4.5
80			46	200	160	8-18	112	130	265	27	5.5
100			52	220	180	8-18	90	145	265	27	6.5
125			56	250	210	8-18	112	160	365	32	11.5
150			56	285	240	8-22	135	175	365	32	13.5
