	产品名称：	日标截止阀
	产品型号：	J41H


	咨询电话：021-31266531 王经理

相关产品

美标截止阀

德标截止阀

日标截止阀

不锈钢截止阀

日标截止阀[J41H]概述：

日标截止阀

标准

设计与制造按JIS B2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

试验压力

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力	10K	2.4	1.5	1.5	0.5-0.7
公称压力	20K	5.8	4.0	4.0	0.5-0.7

日标截止阀主要零件材料

名称	材料
阀体阀盖阀瓣	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
阀杆	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
阀杆螺母	ZcuAl10Fe3 Bronze
手轮	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A1 94-7 A194-8

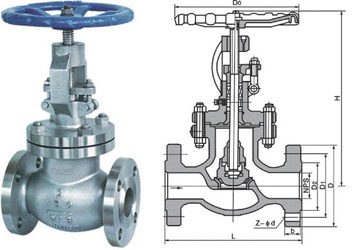

主要连接尺寸

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY	1/2″	15	108	95	70	52	12	4-Φ15	200	100
	3/4″	20	117	100	75	58	14	4-Φ15	205	120
	1″	25	127	125	90	70	14	4-Φ19	230	140
	1¹/4″	32	140	135	100	80	16	4-Φ19	240	140
	1¹/2″	40	165	140	105	85	16	4-Φ19	270	160
	2″	50	203	155	120	100	16	4-Φ19	300	200
	2¹/2″	65	216	175	140	120	18	4-Φ19	340	220
	3″	80	241	185	150	130	18	8-Φ19	360	240
	4″	100	292	210	175	155	18	8-Φ19	420	280
	5″	125	356	250	210	185	20	8-Φ23	460	350
	6″	150	406	280	240	215	22	8-Φ23	500	400
	8″	200	495	330	290	265	22	12-Φ23	590	450
	10″	250	622	400	355	325	24	12-Φ25	710	500
	12″	300	698	445	400	370	24	16-Φ25	810	550
	14″	350	787	490	445	415	26	16-Φ25	880	600
	16″	400	914	560	510	475	28	16-Φ27	940	650

主要连接尺寸

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z- Φ d	H	D0
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K	1/2″	15	152	95	70	52	14	4- Φ 15	220	120
	3/4″	20	178	100	75	58	16	4- Φ 15	230	120
	1″	25	203	125	90	70	16	4- Φ 19	260	140
	1¹/4″	32	216	135	100	80	18	4- Φ 19	280	140
	1¹/2″	40	229	140	105	85	18	4- Φ 19	300	200
	2″	50	267	155	120	100	22	8- Φ 19	330	240
	2¹/2″	65	292	175	140	120	24	8- Φ 19	360	240
	3″	80	318	200	160	135	26	8- Φ 23	400	280
	4″	100	356	225	185	160	28	8- Φ 23	450	320
	5″	125	400	270	225	195	30	8- Φ 25	500	400
	6″	150	444	305	260	230	32	12- Φ 25	540	450
	8″	200	559	350	305	275	34	12- Φ 25	670	500
	10″	250	622	430	380	345	38	12- Φ 27	770	550
	12″	300	711	480	430	395	40	16- Φ 27	855	600
	14″	350	762	540	480	440	44	16- Φ 33	920	650
	16″	400	864	605	540	495	46	16- Φ 33	970	700
