锻钢法兰式自密封截止阀，J41Y/H

产品编号：3160592                    更新时间：2020-08-15
价格： 来电议定
上海一控阀门有限公司

上海一控阀门有限公司
  • 主营业务：阀门|进口阀门|球阀|蝶阀|截止阀|止回阀|闸阀|进口球阀
  • 公司官网：www.yk-fm.com
  • 公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情



 首页 - 产品展厅 - 产品介绍

  产品名称： 锻钢法兰式自密封截止阀
  产品型号： J41Y/H


  咨询电话：021-31266531 王经理
 相关产品
 锻钢保温截止阀
 内螺纹锻钢截止阀、焊接式锻钢截止阀
 锻钢法兰端截止阀
 锻钢波纹管截止阀


锻钢自密封截止阀[J41H/Y]
法兰端阀门设计结构和特征
   法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

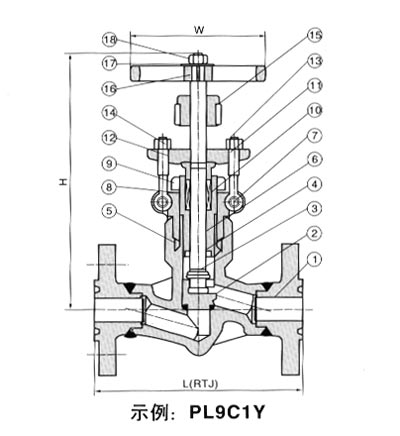

锻钢自密封法兰截止阀900Lb-2500Lb

标准材质明细表



序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type A182  F22
Type A182 F304(L)
Type A182 F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
阀杆
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
4
密封座
A105N
A182 F304
A182 F304(L)
A182 F316(L)
5
密封环
A182 F304
A182 F304(L)
F316(L)
6
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
圆柱销
A276 420
A182 F304
8
垫圈
A105
A182 F22
A182 F304(L)
A182 F316(L)
9
提升螺母
A194 2H
A194 4
A194 8
A193 B8M
10
填料
不锈钢+柔性石墨
11
填料压套
A276 410
A182 F304
12
填料压板
A105
A182 F304
13
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
14
螺母
A194 2H
A194 4
A194 8
A194 8M
15
阀杆螺母
A273 420
16
手轮
A197
17
铭牌
SS
18
螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢

尺寸（mm)和重量（Kg）021-51697495



NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
900～1500Lb
216
229
254
279
305
368
2500Lb
264
273
308
349
384
451
H（开）
900～1500Lb
318
318
318
398
408
524
2500Lb
333
333
333
410
420
524
W
160
160
180
200
250
280
重量
900～1500Lb
15.5
16.9
18.9
28.9
32.3
52.8
2500Lb
18.0
20.5
23.0
36.1
45.0
81.5
