电动截止阀，J941H/Y

产品编号：3160605                    更新时间：2020-08-15
价格： 来电议定
上海一控阀门有限公司

上海一控阀门有限公司
  • 主营业务：阀门|进口阀门|球阀|蝶阀|截止阀|止回阀|闸阀|进口球阀
  • 公司官网：www.yk-fm.com
  • 公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情



 首页 - 产品展厅 - 产品介绍

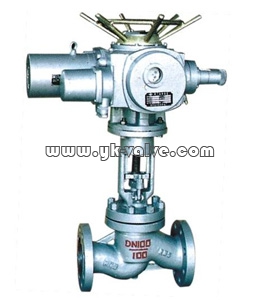

  产品名称： 电动截止阀
  产品型号： J941H/Y


  咨询电话：021-31266531 王经理
 相关产品
 电动截止阀


主要用途

　　法兰连接的截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

应用规范

设计与制造

GB/T12235
连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材 料

碳钢

GB/T12229
不锈钢
GB/T12230

合金钢

Q/ZB66

标 志

GB/T12220

供 货

JB/T7928
电动法兰截止阀
J941电动截止阀

结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

主要零件材料及主要用途



阀体

阀盖

阀瓣

密封圈

阀杆

填料

适用介质

适用温度
(≤℃)

WCB

WCB+D507MO

 D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCrl8Ni9Ti

0Crl8Ni9Ti+
Stellite12

Stellite6

lCrl8Ni9Ti

PTFE

硝酸类

200

ZGlCrl8Ni2Mo2Ti

CF8M+
Stellite12

lCrl8Ni2Mo2Ti

lCrl8Ni2Mo2Ti

PTFE

磷酸类、
碱类、混酸

200

ZG00Crl7Nil4M02
CF3M+
Stellite12
Stel1ite6
316L
PTFE
磷酸类、
尿素、甲铵液
200
ZGlCr5MO

ZGlCr5MO+
Stellite12

Stel1ite6

25Cr2Mo1VA

柔性石墨

水、油品、蒸汽

550







主要外形尺寸、连接尺寸及质量



公称压力
PN(MPa)

公称通径
DN(mm)

标准值

参考值

L

D

D1

n2

D6

b

f

f1

Z-φd

L1

H

质量(kg)
1．6

50

230

160

125

100

 　


16
3
 　


4-φ18

590

645

48

65

290

180

145

120

 　


18
3
 　


4-φ18

590

690

60

80

310

195

160

135

 　


20
3
 　


8-φ18

590

715

65

100

350

215

180

155

 　


20
3
 　


8-φ18

590

770

71

125

400

254

210

185

 　


22
3
 　


8-φ18

590

780

119

150

480

280

240

210

 　


24
3
 　


8-φ23

590

810

210

200

600

335

295

265

 　


26
3
 　


12-φ23

810

967

320

250

622

405

355

320

 　


30
3
 　


12-φ25

810

1143

550

300

698

460

410

375

 　


30
4
 　


12-φ25

830

1292

785
2.5

50

230

160

125

100

 　


20

3

 　


4-φ18
590
645
50

65

290

180

145

120

 　


22

3

 　


8-φ18
590
690
65

80

310

195

160

135

 　


22

3

 　


8-φ18
590
715
67

100

350

230

190

160

 　


24

3

 　


8-φ23
590
770
73

125

400

270

220

188

 　


28

3

 　


8-φ25
590
780
127

150

480

300

250

218

 　


30

3

 　


8-φ25
810
810
215

200

600

360

310

278

 　


34

3

 　


12-φ25
810
967
322

250

622

425

370

332

 　


36

3

 　


12-φ30
830
1143
585

300

698

485

430

390

 　
