产品详情

首页 - 产品展厅 - 产品介绍

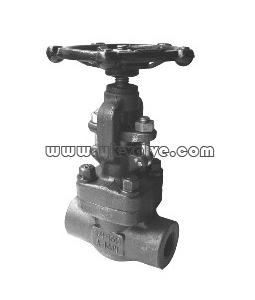

	产品名称：	锻钢截止阀
	产品型号：	J11H/Y、J61H/Y


	咨询电话：021-31266531 王经理

相关产品

锻钢保温截止阀

内螺纹锻钢截止阀、焊接式锻钢截止阀

锻钢法兰端截止阀

锻钢波纹管截止阀

概述

　　锻钢整体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

结构设计和规范

锻钢整体阀兰端制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。

结构型式

1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套；
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

零件材料

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	316+柔性石墨		316夹柔性石墨+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；

规格尺寸及重量 （mm）

150～600LB

NPS			1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RF) L1(BW)	150Lb		180	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H(开)	150Lb～300Lb		166	171	207	240	258	330
H(开)	600Lb		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150Lb	RF	4.5	6.9	9.8	13.5	19.5	28.0
	150Lb	BW	2.3	3.6	7.8	8.2	12.0	15.0
	300Lb	RF	4.8	7.7	11.0	16.8	21.2	32.6
	300Lb	BW	2.8	4.0	8.5	9.2	12.6	16.8
	600Lb	RF	5.6	7.8	12.5	17.0	23.5	38.8
	600Lb	BW	3.4	4.7	9.2	10.5	13.3	18.9

900～1500LB

NPS		1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	371
H(BW)	900Lb～1500Lb	216	229	254	279	305	368
H(开)		207	207	240	258	330	355
W		125	125	160	160	180	200
柔性石墨	RTJ	8.0	13.2	17.4	19.0	24.5	31.0
柔性石墨	BW	5.2	10.0	14.6	15.8	20.5	27.8

自密封截止阀

零件材料

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Ttpe A105	Type A182 F22	Type A182 304(L)	A182 F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封螺母	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封圈	A182 F304L			A182 F316L
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	销钉	A276 420		A182 F304
8	垫圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨		PTFE
11	手轮	A276 420		A182 F304
12	填料压板	A216 WCB		A351 CF8
13	填料压板	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276 410
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

规格尺寸及重量 （mm）

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H(开)	900Lb～1500Lb	318	318	318	398	408	524
H(开)	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900Lb～1500Lb	15.5	16.9	18.9	28.9	34.3	52.8
重量	2500Lb	18.0	20.5	23.0	36.1	45.0	81.5
