对夹单瓣升降式止回阀,H71X/F/H

产品编号：3161556 更新时间：2020-08-15

价格：

来电议定

上海一控阀门有限公司

主营业务：阀门|进口阀门|球阀|蝶阀|截止阀|止回阀|闸阀|进口球阀
公司官网：www.yk-fm.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

首页 - 产品展厅 - 产品介绍

	产品名称：	对夹单瓣升降式止回阀
	产品型号：	H71X/F/H


	咨询电话：021-31266531 王经理

相关产品

对夹单瓣旋启式止回阀(超薄型)

对夹蝶式止回阀

对夹单瓣升降式止回阀

对夹双瓣旋启式止回阀

对夹单瓣升降式止回阀

产品型号：H71X/F/H

产品材料：WCB、CF3、CF8、CF3M、CF8M

产品规格：DN15~400、PN10~100

产品简介：

H76型凸耳对夹双瓣旋启式止回阀（美标）
H76 type lug and wafer type double discs swing check valve(ANSI standard)

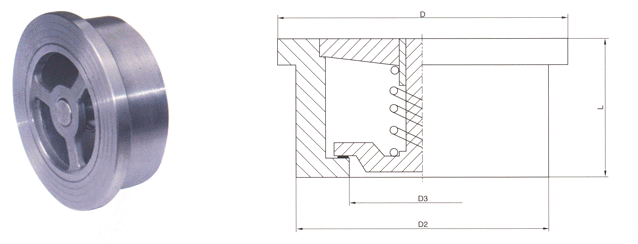

H71对夹升降式止回阀（国标）H71 wafer type lift check valve(GB standard)

公称压力 PN（MPa) Norminal pressure	公称通径 DN(mm) Norminal diameter	尺寸(mm)Dimension				重量（kg) Weight	配管法兰（供参考） Flange(as referenced)
公称压力 PN（MPa) Norminal pressure	公称通径 DN(mm) Norminal diameter	L	D	D₃	D₂	重量（kg) Weight	螺栓孔中心圆直径D₁ Diameter of the bolt	螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt	螺栓长度L₁ Length of the bolt
4.0	15	16	52	15	44	0.12	65	4	M12	80
	20	19	62	19	52	0.24	75	4	M12	90
	25	22	72	24	60	0.34	85	4	M12	90
	32	28	83	31	72	0.53	100	4	M16	110
	40	31.5	93	39	74	0.80	110	4	M16	115
	50	40	109	48	98	1.2	125	4	M16	125
	65	46	129	63	117	2.2	145	8	M16	135
	80	50	144	78	128	3.1	160	8	M16	145
	100	60	168	98	/	9	190	8	M20	160
	125	90	196	123	/	14	220	8	M24	205
	150	106	224	148	/	18	250	8	M24	225
	200	140	291	198	/	28	320	12	M27	275
	250	160	353	248	/	42	385	12	M30	295
6.4	15	25	62	15	/	0.5	75	4	M12	100
	20	31.5	73	19	/	0.7	90	4	M16	115
	25	35.5	83	24	/	1.0	100	4	M16	130
	32	40	89	31	/	1.3	110	4	M20	140
	40	45	104	39	/	2.0	125	4	M20	150
	50	56	114	48	/	3.2	135	4	M20	160
	65	63	138	63	/	4.5	160	8	M20	170
	80	71	148	78	/	5	170	8	M20	180
	100	80	174	98	/	7	200	8	M24	200
	125	110	211	123	/	13	240	8	M27	245
	150	125	248	148	/	22	280	8	M30	270
	200	160	310	198	/	40	345	8	M33	325
	250	180	362	248	/	60	400	8	M33	350
10.0	15	25	62	15	/	0.6	75	4	M12	100
	20	31.5	73	19	/	1.0	90	4	M16	115
	25	35.5	83	24	/	1.3	100	4	M16	130
	32	40	89	31	/	1.6	110	4	M20	140
	40	45	104	39	/	2.5	125	4	M20	150
	50	56	120	48	/	3.8	145	4	M24	172
	65	63	144	63	/	6	170	8	M24	185
	80	71	154	78	/	7	180	8	M24	195
	100	80	181	98	/	10	210	8	M27	220
	125	110	218	123	/	18	250	8	M30	265
	150	125	258	148	/	30	290	12	M30	285
	200	160	324	198	/	56	360	12	M33	345
	250	180	392	248	/	70	430	12	M36	365

H71对夹式降式止回阀（美标）H71 wafer type lift check valve(ANSI standard)

上海一控阀门有限公司电话：传真：联系人：

地址：主营产品：阀门|进口阀门|球阀|蝶阀|截止阀|止回阀|闸阀|进口球阀

免责声明：以上所展示的信息由企业自行提供，内容的真实性、准确性和合法性由发布企业负责。产品网对此不承担任何保证责任。

压力级 Pressure rating	口径DN		尺寸（mm)Dimension				重量 (kg） Weight	配管法兰（供参考）Flange(as referenced)
	NPS	DN	L	D	D₃	D₂		螺栓孔中心圆直径D₁ Diameter of the bolt	螺栓数量 Quantity of the bolt	螺栓直径d Diameter　of the bolt		螺栓长度L₁ Length of the bolt
	NPS	DN	L	D	D₃	D₂		螺栓孔中心圆直径D₁ Diameter of the bolt	螺栓数量 Quantity of the bolt	in	mm	螺栓长度L₁ Length of the bolt
Class150	1/2	15	16	46	15	44	0.12	60.5	4	1/2	M14	90
	3/4	20	19	56	19	52	0.24	70	4	1/2	M14	100
	/	25	22	65	24	60	0.34	79.5	4	1/2	M14	110
	1 1/4	32	28	74	31	72	0.53	89	4	1/2	M14	120
	1 1/2	40	31.5	84	39	74	0.80	98.5	4	1/2	M14	130
	2	50	40	103	48	98	1.2	120.5	4	5/8	M16	145
	2 1/2	65	46	122	63	117	2.2	139.5	4	5/8	M16	160
	3	80	50	135	78	128	3.1	152.5	4	5/8	M16	170
	4	100	60	173	98	-	5.8	190.5	8	5/8	M16	180
	5	125	90	195	123	-	12	216.0	8	3/4	M20	210
	6	150	106	220	148	-	17	241.5	8	3/4	M20	230
	8	200	140	277	198	-	29	298.5	8	3/4	M20	270
	10	250	160	337	248	-	35	362.0	12	7/8	M24	290
Class300	1/2	15	25	52	15	-	0.3	66.5	4	1/2	M14	100
	3/4	20	31.5	65	19	-	0.46	82.5	4	5/8	M16	110
	/	25	35.5	72	24	-	0.6	89	4	5/8	M16	120
	1 1/4	32	40	81	31	-	0.8	98.5	4	5/8	M16	130
	1 1/2	40	45	94	39	-	1.5	114.5	4	3/4	M20	140
