杠杆浮球式蒸汽疏水阀(立式),CS41H-50L,SF-50L



一、S41H-50L杠杆浮球式立式蒸汽疏水阀用途及使用范围：
    广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥机及各种大型热交换器等，特别适用于凝结水特大排量工作场和。
二、S41H-50L杠杆浮球式（立式）蒸汽疏水阀结构特点及工作原理：
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修***，简单方便。

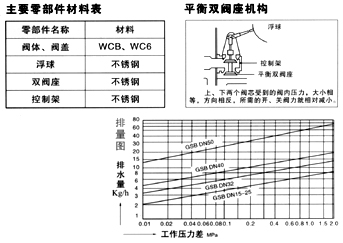

三、S41H-50L杠杆浮球式立式蒸汽疏水阀主要零部件材料表：

四、S41H-50L杠杆浮球式（立式）蒸汽疏水阀平衡双阀座机构：



五、S41H-50L杠杆浮球式（立式）蒸汽疏水阀技术参数表

S41H-50L	50	法兰 （垂直式）	0～1.0	260	320	160		250	160
S41H-50W	50	法兰	0～1.0	260	270	160		250	324
GM25  GSB2-10、20	25～50	法兰	0.01～1.0 0.01～2.0	425	200	310	125	95		21
GM6  GSB6-10、20	40～80	法兰	0.01～1.0 0.01～2.0	425	270	440	345	125		52
GM8  GSB8-10、20	80～100	法兰	0.01～1.0 0.01～2.0	425	350	550	460	170		125
