  产品名称： ZJHF(H)型气动三通调节阀
  产品型号： ZJHF(H)


  咨询电话：021-31266531 王经理
 相关产品
 ZJHJ型精小型气动薄膜调节角阀
 ZJHN型气动薄膜双座调节阀
 ZJHF(H)型气动三通调节阀
 ZMJBP型气动薄膜衬氟单座调节阀

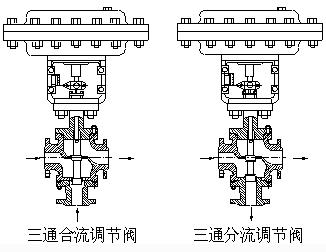

ZJHF（H）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压差较大的分流场合，不能互换使用。

一、 阀体
阀体形式：三通铸造球型阀
公称通径：20-300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230-450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、上阀盖
常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料，柔性石墨。

三、阀内组件
阀芯型式：V型缺口芯
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、执行机构
型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0.1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃

五、性能
泄漏量：符合标准ANSIB 16.104Ⅳ级，小于额定Kv值的0.01%
基本误差&plu***n;1%
回差：1%（带***器）3%（不带***器）
线性：&plu***n;1%（带***器）&plu***n;5%（不带***器）
备注：使用V型聚四氟乙烯填料可调范围：30：1

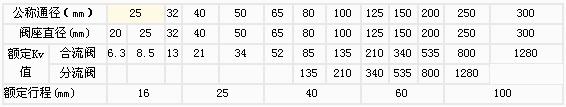

六、流量系数Kv值和行程

七、允许压差值

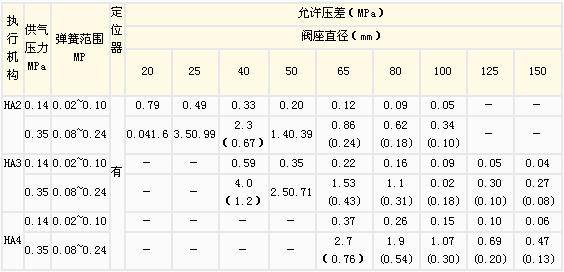

1、气动三通薄膜合流阀
备注：下面数字为分流场合压差，其余为合、分流相同

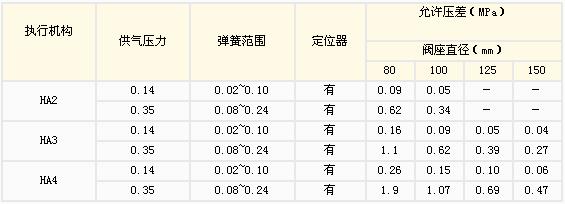

2、气动三通薄膜分流阀

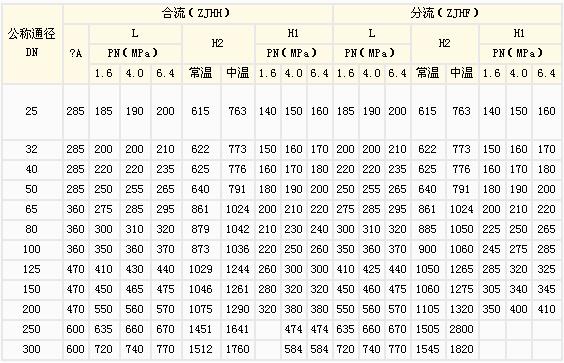

八、法兰距离和外形尺寸

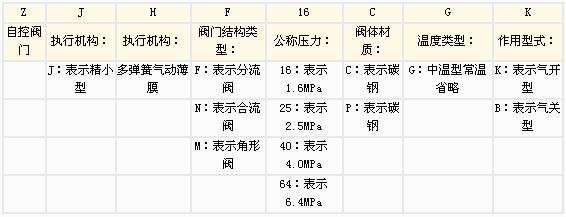

九、型号编制说明

十、订货须知
1、型号与名称2、公称通径+阀座直径或所要求的Kv 3、公称压力和法兰连接形式4、阀体和阀内组件材料，表面硬化处理要求
5、上阀盖型式6、执行机构型号和供气压力，附件：电气阀门***器，空气减压阀、流体方向（合流、分流）
8、特殊要求9、流体名称、温度和比重10、正常流量和***大流量11、流体压力和出口压力12、流体黏度，流体是否有固体杂质
