	产品名称：	ZJHN型气动薄膜双座调节阀
	产品型号：	ZJHN


	咨询电话：021-31266531 王经理

相关产品

ZJHJ型精小型气动薄膜调节角阀

ZJHN型气动薄膜双座调节阀

ZJHF(H)型气动三通调节阀

ZMJBP型气动薄膜衬氟单座调节阀

一、产品[气动薄膜双座调节阀]的详细资料：

产品型号：ZJHN

产品名称：精小型气动薄膜双座调节阀

产品特点：ZJHN型精小型气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。

二、阀体：

阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、上阀盖：

常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

四、阀内组件：

阀芯型式：双导向双座柱塞型阀芯

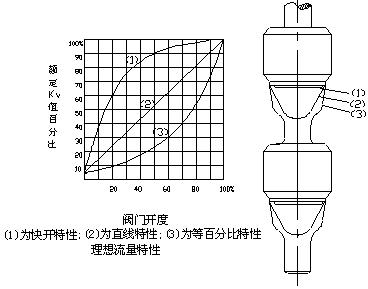

流量特性：线性特性、等百分比特性或快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

五、执行机构：

型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃

六、阀作用型式：气——关式或气——开式

附件：定位器，手轮机构
性能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回差：1.5%
死区：0.6%
始终点偏差：±1.5%
可调范围：30:1

七、流量系数Kv和行程、允许压差：

公称通径（mm）	25			32	40	50	65	80	100	125	150	200
阀座直径(mm)	15	20	25	32	40	50	65	80	100	125	150	200
流量系数Kv	4	6.3	10	16	25	40	63	100	160	250	400	630
行程(mm)	16				25		40			60
允许压差（MPa）	5.8			4.9	3.8	2.9	4.0	3.3	2.6	3.6	3.0	2.3

备注：阀开状态允许压差

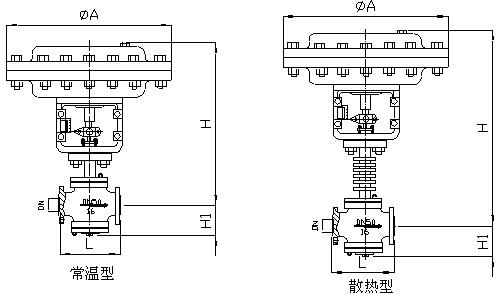

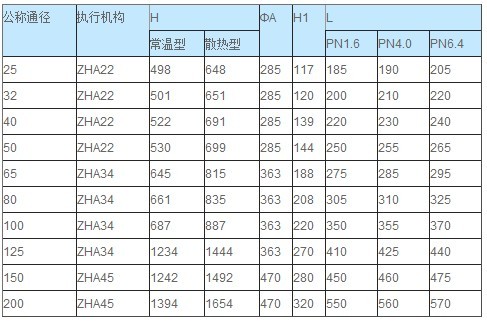

八、ZJHN气动薄膜双座调节阀外形尺寸：

九、型号编制说明：

Z	J	H	N	25	P	G	B
自控阀门	执行机构：	执行机构：	阀门结构类型:	公称压力：	阀体材质：	温度类型：	作用型式：
	J：表示精小型	多弹簧气动薄膜	P：表示单座	16：表示1.6MPa	C：表示碳钢	G：中温型常温省略	K：表示气开型
			J：表示精小型	多弹簧气动薄膜	P：表示单座
			M：表示套筒阀	40：表示4.0MPa
				64：表示6.4MPa
