阻爆燃型管道阻火器,GZW,GYW

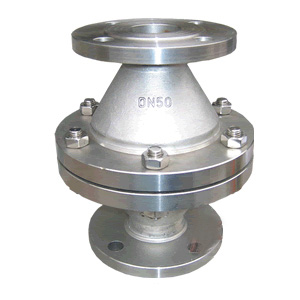

GZW-1型阻爆燃型管道阻火器
GYW-1型管道阻火器

主要特点

　　GZW-Ⅰ型阻爆燃型管道阻火器系新型可燃气体管道阻火器，属更新换代的新产品。
　　该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器
结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。

主要用途:

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。主要性能1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

阻爆燃型管道阻火器

结构示意图

型号

重 量
( Kg/台）

PN
(MPa)

外形尺寸（mm）

螺栓

K

D

DL

L

数量

螺纹

GZW-20

DN20

1.6

75

105

195

200

4

M12

GZW-25

DN25

85

115

195

200

4

M12

GZW-40

DN40

110

150

245

240

4

M16

GZW-50

DN50

125

165

245

240

4

M16

GZW-80

DN80

160

200

280

250

8

M16

GZW-100

DN100

180

220

335

260

8

M16

GZW-150

DN150

240

285

460

360

8

M20

GZW-200

DN200

295

340

520

420

12

M20

GZW-250

DN250

355

405

580

430

12

M24

GZW-300

DN300

410

460

705

450

12

M24

GZW-600

DN600

770

840

1120

, 580

20

M33

保养与维修

为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。



对焊式
