	产品名称：	复合式清水排气阀
	产品型号：	CARX


	咨询电话：021-31266531 王经理

相关产品

复合式污水排气阀

水上底阀

复合式清水排气阀

复合式清水排气阀[CARX]

概况：本产品用于管路上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现起阻，是管道出水容量达不到设计要求，其次：其次：管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。

作用原理：当水进入管内时，浮球停在球桶下部进行大量排气，当气排完时，水进入阀内通过球桶把球浮起到关闭，停止排气，管道在正常运转时自然会产生少量气体，这时气体会集中到管内上部到相当程度，阀内水下降，浮球顺水下降气体从小孔排出。如出现停电停泵，管内水流空时，随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气确保管道安全。

注：排气阀在使用过程中压力不低于0.03Mpa,如低于0.03Mpa排气阀容易漏水。必须配一只阀门作为检修用。

复合式清水排气阀技术参数：

1. 工作压力：1.0Mpa

2. 介质：清水

3. 使用温度：常温

4. 阀体：HT200

5. 浮球与塞头：不锈钢

6. 密封材料：丁晴橡胶

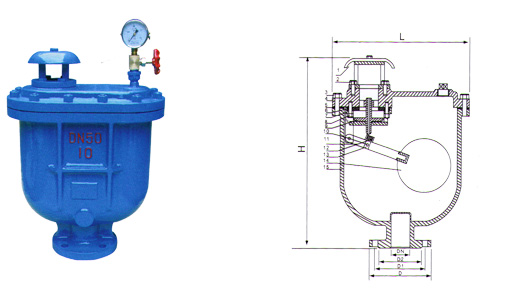

CARX型外形尺寸

公称通径 DN(mm)	D	D1	D2	L	L1	H	Z-∮d
20	105	75	57	280	190	330	4-14
25	115	85	67	280	190	330	4-14
50	160	125	102	360	210	470	4-14
80	195	160	138	400	245	550	4-18
100	215	180	158	460	275	620	8-18

零部件材质:

NO	名称	材质
1	阀体	HT200
2	阀盖	HT200
3	浮球	304不锈钢
4	定位架	不锈钢
5	杠杆	H59黄铜
6	塞头	不锈钢

根据管径大小选择不同规格的排气阀，下表仅供参考

规格	25	50	80	100	150	200	250	300	350	400
输送水管∮	100-250	300-450	500-700	800-1000	1200-1500	1600-2000	2200-2600	2800-3400	3600-3800	4000-4500
