产品详情

首页 - 产品展厅 - 产品介绍

	产品名称：	复合式污水排气阀
	产品型号：	SCAR


	咨询电话：021-31266531 王经理

相关产品

复合式污水排气阀

水上底阀

复合式清水排气阀

污水复合式排气阀[SCAR]

概况：本产品用于污水管道上的***高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现起阻，是管道出水容量达不到设计要求，其次：其次：管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或***，排（吸）气阀就迅速把空气吸入管内，防止管道振动或***。

作用原理：管内污水在运作时，该阀活瓣停在***架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量***，确保管道安全。

注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。

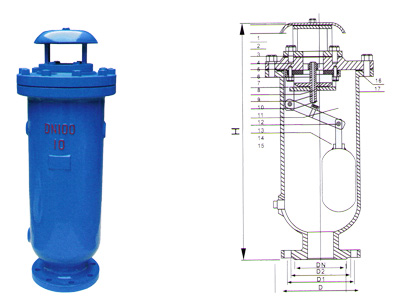

SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进（如图）这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。

污水复合式排气阀技术参数：

1.工作压力：1.0Mpa

2.介质：清水

3.使用温度：常温

4.阀体：HT200

5.浮球与活瓣：304不锈钢

6.密封材料：丁晴橡胶

SCAR型外形尺寸

公称通径 DN(mm)	D	D1	D2	H	Z-∮d
50	160	125	205	495	4-18
80	195	160	270	600	4-18
100	215	180	285	760	8-18
150	280	240	340	860	8-22
200	335	295	400	1010	8-22
250	390	350	465	1210	12-22
