衬氟闸阀[Z41F46]概述
闸阀是一种最带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
一、衬氟闸阀的特点
1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
二、基本型号
Z41F3型、Z41F46型和Z40F3、Z40F46型。
三、设计规范
遵循GB 12234/API6000标准
四、驱动方式
手动、电动、下齿轮、伞齿轮传动。

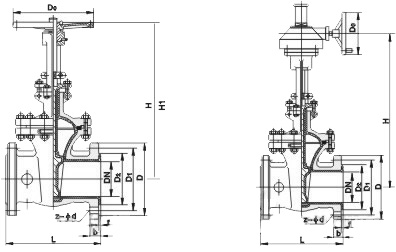

技术规范
|
设计标准 |
GB12234 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
|
驱动方式 |
手动、电动、气动 |
|
基本型号
|
手动
|
Z41F3
|
Z40F3
|
蜗轮
|
Z441F3
|
Z440F3
|
|
Z41F46
|
Z40F46
|
Z541F46
|
Z540F46
|
|
气动
|
Z641F3
|
Z640F3
|
电动
|
Z941F3
|
Z940F3
|
|
Z641F46
|
Z640F46
|
Z941F46
|
Z940F46
|
|
主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
4
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手轮
|
WCB
|
WCB
|
WCB
|
|
