	产品名称：	法兰端压力自紧式闸阀
	产品型号：	Z41Y/H


	咨询电话：021-31266531 王经理

法兰端压力自紧式闸阀

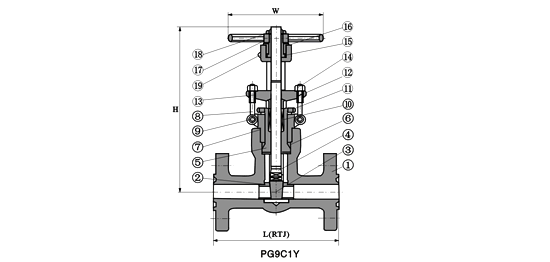

一、标准材质细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	密封螺母	A105	A182 F304	A182 F304(L)	F316(L)
6	密封圈	A276 304L			A276 316L
7	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
8	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
9	销钉	A276 420		A182 F304
10	填料	柔性石墨		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	填料压套	A276 420		A182 F304
13	填料压板	A216 WCB		A351 CF8
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276-410
16	固定螺母	A194 2H	A194 4	A194 8	A194 8M
17	手轮	A197
18	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
19	油嘴	Brass
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

二、尺寸（mm）和重量（kg）

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H(OPEN)	900Lb～1500Lb	216	250	270	320	250	445
H(OPEN)	2500Lb	321	321	321	373	406	495
W		160	160	180	200	250	280
重量	900Lb～1500Lb	19.6	21.5	25.7	37.8	48.5	99.8
重量	2500Lb	21.5	24.7	30.4	48.1	58.1	130.0
