	产品名称：	锻钢法兰端自密封截止阀
	产品型号：	J41Y


	咨询电话：021-31266531 王经理

锻钢法兰端自密封截止阀

锻钢自密封截止阀900Lb~2500Lb

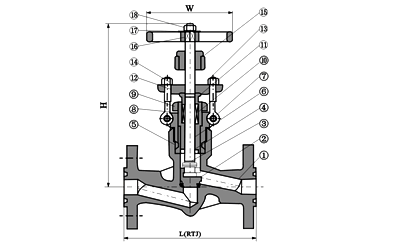

一、标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Ttpe A105	Type A182 F22	Type A182 304(L)	A182 F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封螺母	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封圈	A182 F304L			A182 F316L
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	销钉	A276 420		A182 F304
8	垫圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨		PTFE
11	手轮	A276 420		A182 F304
12	填料压板	A216 WCB		A351 CF8
13	填料压板	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276 410
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

二、尺寸（mm）和重量（kg）

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H(开)	900Lb～1500Lb	318	318	318	398	408	524
H(开)	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900Lb～1500Lb	15.5	16.9	18.9	28.9	34.3	52.8
重量	2500Lb	18.0	20.5	23.0	36.1	45.0	81.5
