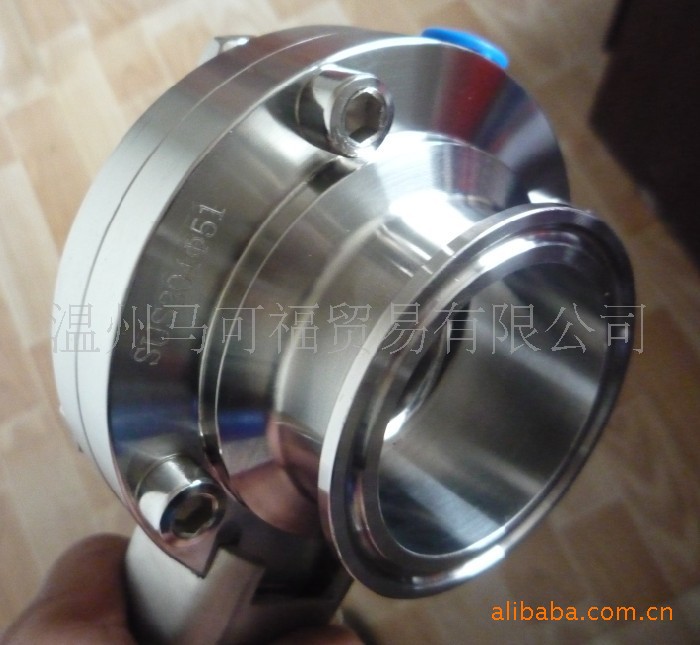

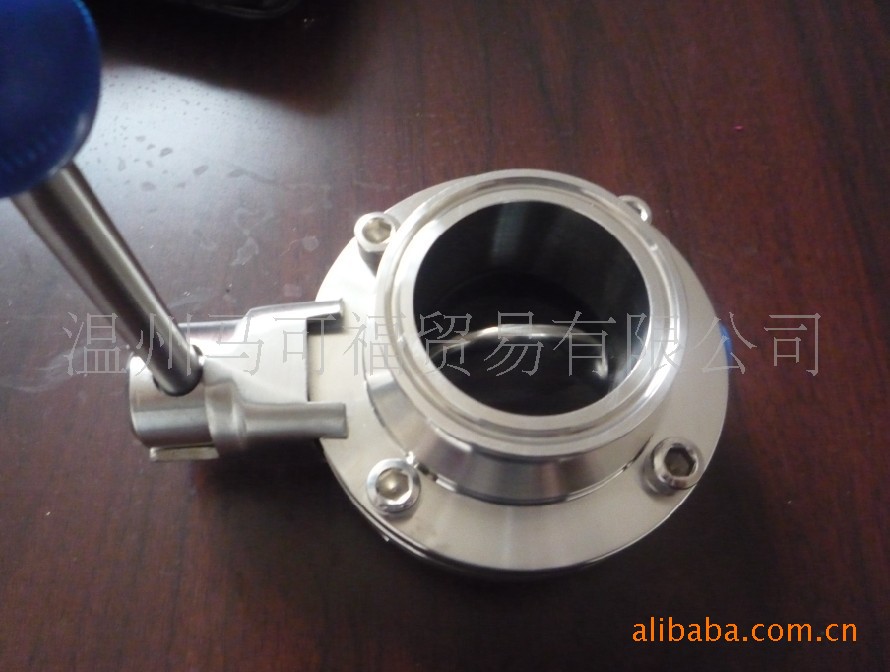

【名 称】蝶阀 不锈钢快装蝶阀 食品级蝶阀 卫生级手动快装蝶阀 不锈耐醋酸快装蝶阀
【包 装】纸箱/木箱
【连 接】快装
【材 质】SUS304、SUS316L,锻造
【规 格】DIN标准：DN15—DN150；ISO标准：Ф19(0.75s)——Ф108（10.7s）
【工作原理】蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
【应 用】专用于乳制品、食品、制药、啤酒、化妆品等工业领域。
联系电话18072019303 ***252689587 阿里旺旺caiyongzhen6
网站：http://./
 |
ISO标准卫生级手动快装蝶阀
| D |
L |
D2 |
D1 |
d |
| Ф19 |
0.75s |
72/76 |
34/50.5 |
27.5/43.5 |
16 |
| Ф25.4 |
1s |
76 |
50.5 |
43.5 |
22.4 |
| Ф31.8 |
1.25s |
76 |
50.5 |
43.5 |
28.8 |
| Ф38.1 |
1.5s |
76 |
50.5 |
43.5 |
35.1 |
| Ф45 |
1.75s |
76 |
64 |
56.5 |
42 |
| Ф50.8 |
2s |
76 |
64 |
56.5 |
47.8 |
| Ф57 |
2.25s |
76 |
77.5 |
70.5 |
53 |
| Ф63.5 |
2.5s |
80 |
77.5 |
70.5 |
59.5 |
| Ф76.2 |
2.5s |
84 |
91 |
83.5 |
72.2 |
| Ф88.9 |
3.5s |
84 |
106 |
97 |
84.9 |
| Ф101.6 |
4s |
90 |
119 |
110 |
97.6 |
| Ф108 |
4.25s |
90 |
119 |
110 |
104 |
Ф133 Ф159 Ф219 Ф273可联系我们！
|
DIN标准卫生级手动快装蝶阀
|
卫生级手动快装蝶阀的优点：
产品广泛应用于食品饮料、乳制品、***、啤酒酿造、供水、制药、化妆品、生物工程、医药及精细化工等行业等项目工程建设的理想配套产品。
1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。
7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。
8 、阀体均采用可拆连接，结构简单，维修方便。
9 、造型轻巧美观，表面光亮而不粘尘，***刺扎手。
10 、经过严密的强度和密封试验，保证质量。
