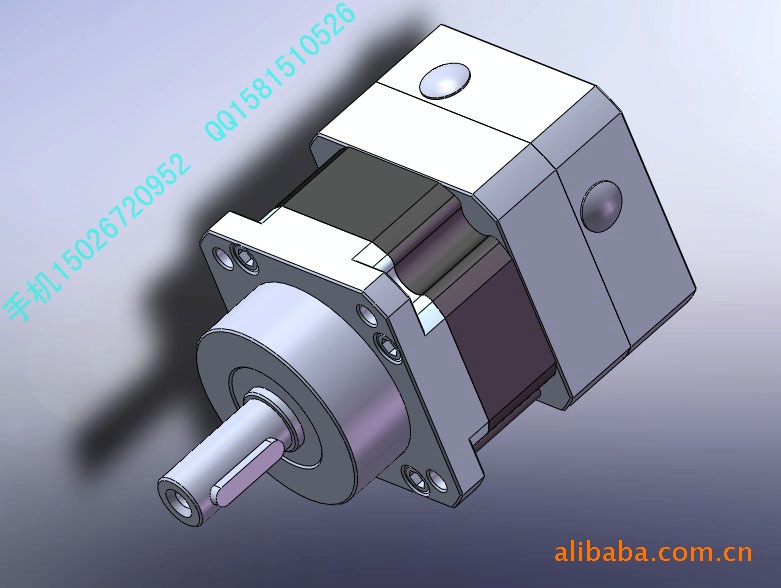

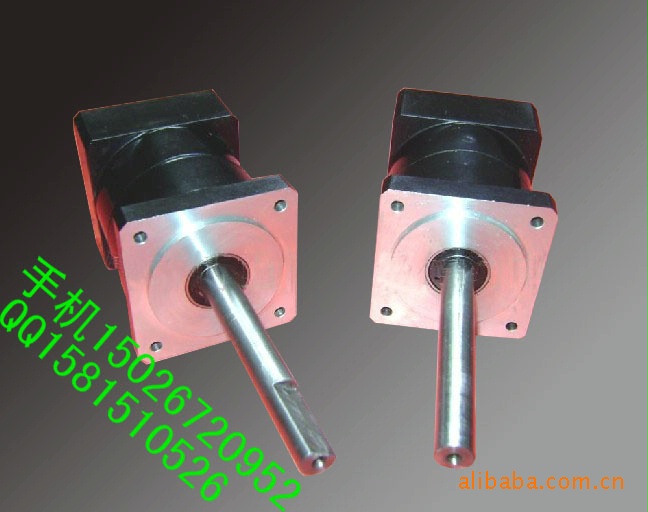

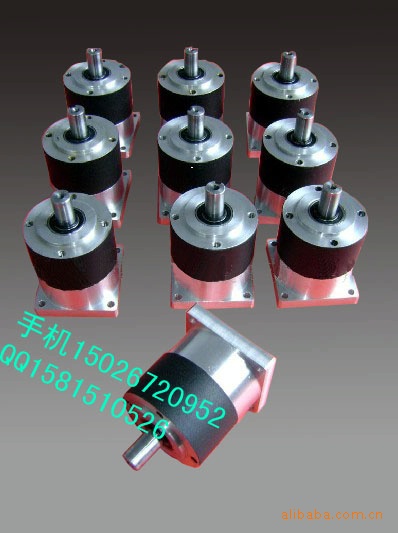

KQ伺服行星大扭矩精密行星齿轮减速器

产品编号：3229628 更新时间：2020-08-15

价格：

来电议定

上海吕翰减速机有限公司

主营业务：减速机,行星减速机,伺服减速机,精密减速机
公司官网：www.shbide.com
公司地址：

联系人名片：

联系时务必告知是在"产品网"看到的

产品详情

类别	行星减速机	齿轮类型	圆柱齿轮减速机
安装形式	卧式	布局形式	行星式
齿面硬度	硬齿面	用途	减速机
品牌	枫信减速机	型号	KT行星减速机
输入转速	3000（rpm）	额定功率	0.4KW-20KW（kw）
输出转速范围	1000-20（rpm）	许用扭矩	10000（N.m）
使用范围	精密机械	减速比	1000

KQ大扭矩行星减速机特点：
方形外壳，法兰连接，结构更紧凑，大跨距轴承设计，确保最大的抗扭刚性和输出承载能力。

KQ行星减速机技术参数：

型号		KQ190	KQ240	KQ285	KQ330	KQ400	减速比	级
额定输出扭矩	Nm	--	--	--	--	--	3	1
		2086.7	3706.4	6398.5	10170.8	16091.8	4
		1550	3027.4	5336.3	8313.3	16091.8	5
		940.7	1836.5	3175.4	5043.4	7506.3	8
		- -	1800	- -	- -	- -	10
		--	--	--	- -	- -	9	2
		--	--	--	- -	- -	12
		--	--	--	- -	- -	15
		2086.7	3706.4	6398.5	10170.8	16091.8	16
		2086.7	3706.4	6398.5	10170.8	16091.8	20
		1550	3027.3	5236.3	8313.3	12414.0	25
		2086.7	3706.4	6398.5	10170.8	16091.8	32
		1550	3027.3	5236.3	8313.3	12414.0	40
		940.7	1836.5	3175.4	5043.4	7506.3	64
		2086.7	--	--	--	--	60	3
		2086.7	3706.4	6398.5	10170.8	16091.8	80
		2086.7	3706.4	6398.5	10170.8	16091.8	100
		1550	3027.3	5236.3	8313.3	12414.0	120/125
		2086.7	3706.3	6398.5	10170.8	16091.8	160
		1550	3027.3	5236.3	8313.3	12414	200
		2086.7	3706.4	6398.5	10170.8	16091.8	256
		1550	3027.3	5236.3	8313.3	12414.0	320
		940.7	1836.5	3175.4	5043.4	7506.3	512
故障停止扭矩	Nm	T_2Not=2T_2N

型号		KQ190	KQ240	KQ285	KQ330	KQ400	型号
最大径向力	N	4200	6750	9550	9200	15800
最大轴向力	N	3400	6500	7800	8500	11500
满载效率	%	96					1
		94					2
		90					3
平均寿命	h	20000
重量	Kg	34+5	59+12	87+26	115+30	195+55	1
		37+5	75.5+12	110+26	160+30	285+55	2
		42.5+4	80+9	128+12	190+26	330+30	3

回程间隙		arcmin(分)	KQ190	KQ240	KQ285	KQ330	KQ400	级
	精密		<12	<10	<10	<10	<10	1
	标准		<12	<10	<10	<10	<10	1
	精密		<15	<18	<18	<18	<18	2
	标准		<15	<18	<18	<18	<18	2
	精密		<22	<22	<22	<22	<22	3
	标准		<22	<22	<22	<22	<22	3

		KQ190	KQ240	KQ285	KQ330	KQ400
抗扭钢性	Nm/arcmin	66.7	123.3	213.3	339.0	536.4
噪音	dB(A)	70	70	70	70	70
最大输入速度	min^-1	6000	5000	5000	4500	3800
额定输入速度	min^-1	2500	2000	2000	2000	2000

KQ行星减速机标准尺寸：

	产品型号		KQ190			KQ240			KQ285			KQ330			KQ400
	级		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
A	安装法兰边长	□	190			240			285			330			400
D1	安装孔分布圆		215			265			315			370			425
D2	安装螺孔	4×	φ13.5			φ18			φ18			φ22			φ22
D3	输出轴径	h6	50			65			70			80			90
D4	输出轴肩		60			75			85			90			100
D5	定位凸台直径	h7	160			225			250			290			350
D7	定位圆直径	H7	114.3	114.3	114.3	180	114.3	114.3	230	180	180	250	230	230	300	250	250
D8	电机轴径	F7	35	35	35	42	35	35	55	42	42	60	55	55	80	60	60
D9	电机安装孔分布圆		200	200	200	215	200	200	265	215	215	300	265	265	350	300	300
D10	安装螺孔雀		M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M16*40	M12*30	M12*30	M16*40	M16*40	M16*40
Q1	输入法兰	□	176	176	176	240	176	176	285	240	240	330	285	285	400	330	330
L1	键长		70			85			95			100			115
L2	键到轴端距离		5			7.5			7.5			10			10
L3	轴长(自定位圆)		80			100			110			120			135
L4	轴长(自端面)		90			113			123			133			150
L5	躯体长		186	234	270.5	185.5	255.5	303.5	211	277	350	241	333	427	287	393	498
L6	法兰厚度		57	57	57	78	57	57	100	78	78	130	100	100	160	130	130
L7	减速机总长		333	381	417.5	316.5	425.5	473.5	434	478	548	504	566	660	597	673	778
L8	定位凸台厚度		8			8			8			8			10
L9	电机定位深度		4	4	4	6.5	6.5	6.5	6.5	6.5	6.5	8	6.5	6.5	8	8	8
L10	电机轴长		80	80	80	85	80	80	110	85	85	140	110	110	170	110	110
B1	键宽		14			18			20			22			25
H1	键高		53.5			69			74.5			85			95
Z	定位孔		M12×26			M12×26			M16×30			M16×30			M16×30
H	定位法兰厚度		26			25			25			25			35
B2	输入键槽高	js9	--	--	--	12	--	--	16	12	12	18	16	16	22	18	18
H2	输入键槽宽		--	--	--	45.3	--	--	59.3	45.3	45.3	64.4	59.3	59.3	85.4	64.4	64.4

角标<1>在输出转速100rpm时,作用于输出中心位置之容许径向力和轴向力
L6=适配器长度,电机不同,L10的尺寸会有所变化,适配器将不同
有标<2>i=10时,L7=304.
