Cisco 3825C 和 Cisco 3845C
思科通过一个全新的集成多业务路由器系列，为分支机构路由赋予了新的定义。该系列经过了专门的优化，可以安全地以线速同时提供数据、语音、视频和无线服务。Cisco® 3800 C系列集成多业务路由器建立在思科20年创新技术的基础之上，能够提供无与伦比的网络灵活性、性能和智能性。该系列路由器能够透明地将先进技术、自适应服 务和安全企业通信集成至同一个永续系统之中。它们可以简化部署和管理，降低网络成本和复杂度，并提供出色的投资保护（如图1所示）。
Cisco 3800 C系列路由器具有内嵌安全处理、卓越性能、大容量内存和高密度接口等特性，可以在要求最严格的企业环境中，提供扩展关键任务型安全功能、商业视频、网络分 析和Web应用所需的性能、可用性和可靠性。该系列路由器为提高性能进行了独特的设计，能以线速T3/E3同时提供多种服务。

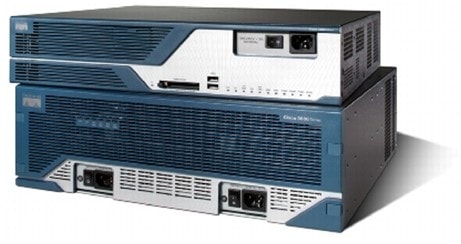

图1. Cisco 3825C和 3845C集成多业务路由器
产品概述
Cisco 3800 C系列的集成化服务路由架构采用了独特的设计，可以内嵌并集成安全功能、语音处理和先进的有线、无线服务，因而可以迅速地部署新型应用，包括应用层功能、 智能网络服务和融合通信。Cisco 3800 C系列可以满足每插槽多个快速以太网接口、时分复用（TDM）互联要求。而且，它还能支持现有的各种模块化接口，这有助于确保持续的投资保护，以便在部署 新型服务和应用的同时，支持网络扩展或技术变动。具有广域网链路冗余、在线插拔（OIR）和冗余电源配置功能，可支持不间断业务运营和业余连续性。通过将 多个独立设备的功能集成到同一个外型小巧的设备之中，Cisco 3800 C系列路由器大幅降低了管理远程网络的成本和复杂度。
Cisco 3800 C系列包括Cisco 3825 C和Cisco 3845 C系列路由器。这些路由器集成了一组全面的安全功能，例如防火墙、IPSec、SSL VPN、入侵防御系统（IPS）。另外，它们还支持语音呼叫处理和先进的有线、无线服务，能够迅速地部署各种新型应用，包括应用层功能、智能网络服务和融 合通信。Cisco 3800 C系列有二种可选配置：
- 交流电源
- 直流电源（2011年第一季度提供）
用于数据、语音和视频的安全网络连接
作为思科自防御网络的一个重要组成部分，Cisco 3800 C系列路由器拥有业界内嵌、集成在路由器中的最全面的安全服务，为客户提供了一个可以迅速部署安全网络和应用的永续平台。
思科集成多业务路由器提供了先进的安全服务和管理功能，例如内置硬件加密加速、IP安全性（IPSec）、VPN（高级加 密标准[AES]、三重数字加密标准 [3DES]、DES和多协议标签交换 [MPLS]）、状态化防火墙保护、动态入侵防御（入侵防御系统 [IPS]）和 URL过滤支持。Cisco IOS®软件的安全特性集支持所有上述丰富的安全特性，以及思科网络准入控制（NAC） 和语音及视频型VPN（H-VSEC）等应用。
为简化管理和配置，Cisco 3800 C系列还采用了直观的、基于Web的思科路由器、安全设备管理器（SDM）和Cisco Configuration Professional。为实现安全的服务管理，每款思科集成多业务路由器都支持Secure Shell 协议版本2（SSHv2）和简单网络管理协议版本3（SNMPv3），以加密管理会话。
图2. 安全网络连接与融合IP通信
无线广域网服务
思科3G WWAN高速广域网接口卡（HWIC）可以与屡获大奖的Cisco 3800 C系列集成多业务路由器所提供的服务相结合，提供安全的数据、语音、视频和移动服务。配合电信运营商的无线数据通信方案，思科3G WWAN HWIC能够为远程地点和分支机构提供一个经济高效、部署迅速、可靠、安全的备用解决方案。第三代通信（3G）网络具有超过T1速度的数据传输速率，可以 取代ISDN、有线网络和DSL等固网备用解决方案。如果网络发生故障，思科集成多业务路由器可以将关键任务型数据路由到思科3G WWAN HWIC，通过无线基础设施进行传输。另外，该路由器可以区分不同类型的流量，并允许关键任务型流量通过备用接口传输。
集成化服务
图2也表明了这样一个事实，即通过Cisco 3800 C系列独有的集成多业务架构，为更多高级服务预留网络模块插槽。通过选择性地集成多种服务模块，Cisco 3800 能方便地自行将独立网络设备和组件的功能集成入Cisco 3800 C系列机箱。这一灵活性极大地扩展了Cisco 3800 C系列的潜在应用，使其超出了传统的路由应用范围，同时也保留了集成带来的优势：易于管理、降低解决方案成本并加快部署速度。
主要特性和优势
全球经济越来越依赖于联网的企业应用和互联网，将其作为克服迫在眉睫的业务挑战所不可缺少的工具。成功的公司需要具有快速调整的能力，且可以适应不 断变化的业务环境、增强竞争优势和提高网络效率的安全、高性能网络。他们必须投资于那些采用了重要技术，并可在不干扰核心业务功能的情况下改进通信模式的 网络基础设施。Cisco 3800 C系列能够帮助企业在网络化经济中安全运营，方便地部署能够改善其业务的网络服务，而且不会影响现有的运营情况或降低网络性能。
表1列出了Cisco 3800 C系列的特性和优势。
表1. Cisco 3800 C系列的特性和优势
| 特性 | 优势 |
|---|---|
| 针对服务扩展而优化的架构 |
|
| 内嵌安全处理和最佳安全特性支持* |
|
| 集成化无线支持 |
|
| 投资保护 | Cisco 3800 C系列支持可现场升级的模块化组件，使客户无需升级整个分支机构网络，就可以方便地更改网络接口。Cisco 3800 C系列利用了现有WIC、VIC、网络模块和AIM系列，降低了备件、培训、配置、安装和维护成本。 |
| 可用性 |
Cisco 3800 C系列可以通过多种可用性特性最大限度地缩短停机时间。
|
产品架构
表2列出了Cisco 3825C和3845C集成多业务路由器的特性。
表2. Cisco 3825C和3845C型号的特性
| Cisco 3800C系列特性 | Cisco 3825C | Cisco 3845C |
|---|---|---|
| 网络模块插槽：这些插槽可支持一个标准网络模块、增强网络模块（NME）、增强扩展网络模块（NME-X）和高密度扩展模块（EVM-HD）。NME-X在可用时，其机型将宽于NME。 |
|
|
| 支持的最大网络模块、NME和NME-X数量 | 2 | 4 |
| 支持的最大EVM-HD数量 | 1 | 2 |
| HWIC插槽数（这些HWIC插槽也支持VIC、VWIC和WIC） | 4 | 4 |
| 固定局域网端口数（固定RJ-45 端口，用于10/100/1000连接） | 2 个千兆以太网（10/100/1000） | 2 个千兆以太网（10/100/1000） |
| 固定小型可插拔（SFP）端口数（用于SFP千兆以太网连接） | 1 | 1 |
| AIM插槽数（用于可选AIM，以卸载计算密集型功能） | 2 | 2 |
| PVDM插槽数（用于可选PVDM2） | 4 | 4 |
| USB 1.1端口数（未来与USB闪存、用于保护Cisco IOS软件配置分发的安全令牌和VPN证书的平台外存储配合使用） | 2 | 2 |
| 内嵌VPN（基于硬件的VPN加密加速） | 有* | 有* |
| 控制台端口数（高达115.2 kbps） | 1 | 1 |
| 辅助端口数（高达115.2 kbps） | 1 | 1 |
| 内存：外部紧凑型闪存和内部双数据速率（DDR）同步动态RAM（SDRAM），带ECC** |
|
|
**高级IOS特性集可能需要增加内存。请查看动态配置器工具（Dynamic Configurator Tool）或思科软件顾问工具（Cisco Software Advisor）了解内存要求。
总结
Cisco 3800 C系列将业界最佳的路由、安全和语音技术内嵌入路由器架构，使企业能够安全地以线速性能提供并发的关键任务型服务和应用。Cisco 3800 C系列将网络功能和生产率从公司总部扩展到了分支机构，以提高运营效率和最终用户生产率。Cisco 3800 C系列路由器的高级自适应性和模块化特性为客户提供了种类丰富的网络接口和服务，包括：VPN IPSec、入侵检测 、无线局域网服务、集成交换、商业视频、URL过滤、应用优化、DSL、ATM接入和串行设备汇聚。通过将多项独立服务整合到一个可方便地管理、部署的永 续平台之中，思科为客户提供了业界领先的路由平台，可在未来扩展，并实现投资回报。
产品规格
表3列出了Cisco 3825C和3845C系列集成多业务路由器的产品规格。
表3. Cisco 3825C和3845C的产品规格
| Cisco 3800 C系列特性 | Cisco 3825C/3825C-NOVPN | Cisco 3845C/3845C-NOVPN |
|---|---|---|
| 物理规格 | ||
| 尺寸（高 x 宽 x 长） |
|
|
| 重量（最低） | 23 磅 | 35磅 |
| 机架安装 | 有，19和23英寸选项 | 有，19和23英寸选项 |
| 墙壁安装 | 否 | 否 |
| 电源规范 | ||
| 交流输入电压 | 100–240 VAC，自动调节 | 100–240 VAC，自动调节 |
| 交流输入频率 | 47–63 Hz | 47–63 Hz |
| 交流输入电流 |
|
|
| 输出 |
|
|
| 冗余电源（RPS） | 仅为外部（Cisco RPS 675冗余电源系统） | 内部交流或直流RPS |
| 推荐RPS 设备 | Cisco RPS 2300（推荐）和RPS 675冗余电源系统 | -- |
| 功耗 | ||
| 典型功耗（不带任何模块） | 52W（177 BTU/小时） | 79W（269 BTU/小时） |
| 环境规格 | ||
| 工作温度 | 32到 104°F（0 到 40°C） | 32到 104°F（0 到 40°C） |
| 非工作温度 | –40至158°F（–40至70°C） | –40至158°F（–40至70°C） |
| 相对湿度（非冷凝） | 5–85%（非冷凝） | 5–85%（非冷凝） |
| 在不同高度时的最高工作温度 |
海平面时：40°C 6000英尺（1800米）时：40°C 13000英尺（4000米）时：30°C 15000英尺（4600米）时：27.2°C 注：在6000英尺以上，每1000英尺下降1.4°C |
海平面时：40°C 6000英尺（1800米）时：40°C 13000英尺（4000米）时：30°C 15000英尺（4600米）时：27.2°C 注：在6000英尺以上，每1000英尺下降1.4°C |
| 噪音级别（最小值） | 典型50 dBa ，最大53 dBa | 典型56 dBa ，最大 58 dBa |
| 法规遵从 | ||
| 安全 |
|
|
| EMC |
|
|
| 电信 |
|
|
新的C系列支持的模块
表4. 新的C系列支持的模块和接口卡
| 模块 | 说明 | Cisco 3825C | Cisco 3845C |
|---|---|---|---|
| NM-16ESW-1GIG-C | 16端口10/100 Cisco EtherSwitch网络模块，带1个千兆以太网（1000BASE-T）端口 | √ | √ |
| NM-16ESW-C | 16端口 10/100 C系列Cisco EtherSwitch®网络模块 | √ | √ |
| HWIC-1T-C | 1端口C系列串行高速广域网 | √ | √ |
| HWIC-2T-C | 2端口C系列串行高速广域网 | √ | √ |
| HWIC-4ESW-C | 4端口单宽10/100BaseT以太网交换机 | √ | √ |
| HWIC-D-9ESW-C | 9端口双宽C系列10/100BaseT以太网交换机HWIC | √ | √ |
| VWIC2-1MFT-G703-C | 1端口E1 C系列语音/WAN，支持D&I和非结构化E1（G703） | √ | √ |
| VWIC2-2MFT-G703-C | 2端口E1 C系列语音/WAN，支持D&I和非结构化E1（G703） | √ | √ |
支持的模块
表5. 支持的模块和接口卡
| 模块 | 说明 | Cisco 3825C | Cisco 3845C |
|---|---|---|---|
| 以太网交换网络模块 | |||
| NME-16ES-1G | 1个16端口10/100 EtherSwitch 服务模块，1个10/100/1000端口和IP 服务 | √ | √ |
| NME-X-23ES-1G | 1个23端口 10/100 EtherSwitch服务模块，1个 10/100/1000端口，以及IP Base 6端口 10/100 Cisco EtherSwitch网络模块，带有1个千兆以太网（1000BASE-T）端口 | √ | √ |
| T1、E1和G.703多路复用中继语音卡 | |||
| NM-8CE1T1-PRI | 8端口信道化T1/E1和 PRI | √ | √ |
| 串行连接网络模块 | |||
| NM-4T | 4端口同步串行网络模块 | √ | √ |
| NM-2W | 2-WIC插槽网络模块（无局域网） | √ | √ |
| ATM 网络模块 | |||
| NM-1T3/E3 | 1端口无干扰信道T3/E3 网络模块 | √ | √ |
| NM-1A-T3/E3 | 1端口T3/E3 ATM网络模块 | √ | √ |
| NM-1A-OC3-POM | 1端口ATM OC-3 网络模块，带有1个可插拔光纤模块插槽 | √ | √ |
| 应用网络模块 | |||
| NME-WAE-302-K9 | 思科广域应用服务（WAAS）模块，带有80GB硬盘和512MB内存 | √ | √ |
| NME-WAE-502-K9 | 思科广域应用服务（WAAS）模块，带有120GB硬盘和1GB内存 | √ | √ |
| NME-IPS-K9 | Cisco IPS网络模块 | √ | √ |
| 以太网路由端口网络模块 | |||
| NM-1-FE-FX-V2 | 1端口10/100BASE-FX单模光纤快速以太网网络模块 | √ | √ |
| NM-2FE2W-V2 | 2端口10/100 以太网网络模块，带12个WIC插槽（升级版） | √ | √ |
| NM-1GE | 1端口思科千兆以太网网络模块 | √ | √ |
| 以太网高速广域网接口卡 | |||
| HWIC-1FE | 1端口快速以太网 | √ | √ |
| HWIC-2FE | 2端口快速以太网 | √ | √ |
| HWIC-1GE-SFP | 思科千兆以太网高速接口卡 | √ | √ |
| 串行广域网接口卡和高速广域网接口卡 | |||
| HWIC-4T | 4端口串行 | √ | √ |
| HWIC-2A/S | 2端口异步/同步串行 | √ | √ |
| HWIC-4A/S | 4端口异步/同步串行 | √ | √ |
| HWIC-8A | 8端口异步 | √ | √ |
| HWIC-8A/S-232 | 8端口异步/同步串行HWIC, EIA-232 | √ | √ |
| HWIC-16A | 16端口异步 | √ | √ |
| DSL广域网接口卡 | |||
| HWIC-1ADSL | 1端口ADSLoPOTS | √ | √ |
| 3G无线广域网模块 | |||
| HWIC-3G-HSPA | 3GWWAN HWIC-HSPA/UMTS/EDGE/GPRS-850/900/1800/1900/2100MHz | √ | √ |
| T1、E1和G.703多路复用中继语音卡和广域网接口卡 | |||
| HWIC-1CE1T1-PRI | 1端口信道化T1/E1和PRI | √ | √ |
| HWIC-2CE1T1-PRI | 2端口信道化T1/E1和PRI | √ | √ |
| HWIC-4T1/E1 | 4端口无干扰信道T1/E1 | √ | √ |
| 语音接口卡 | |||
| VIC3-2FXS/DID | 2端口FXS和DID语音/传真接口卡 | √ | √ |
| VIC3-2FXS-E/DID | 2端口FXS增强和DID语音/传真接口卡 | √ | √ |
| VIC3-4FXS/DID | 4端口FXS和DID语音/传真接口卡 | √ | √ |
| VIC3-2E/M | 2端口E&M 语音和传真接口卡 | √ | √ |
| VIC2-2FXO | 2端口VIC-FXO（通用） | √ | √ |
| VIC2-4FXO | 4端口VIC-FXO（通用） | √ | √ |
| VIC-4FXS/DID | 4端口FXS或DID | √ | √ |
| EVM-HD-8FXS/DID | 高密度语音/传真扩展模块 – 8 FXS/DID | √ | √ |
| 模拟调制解调器广域网接口卡 | |||
| WIC-1AM-V2 | 1端口模拟调制解调器（升级版） | √ | √ |
| WIC-2AM-V2 | 2端口模拟调制解调器（升级版） | √ | √ |
| 高级集成模块 | |||
| AIM-VPN/SSL-3 | DES/3DES/AES/SSL VPN加密/压缩高级集成模块（AIM），支持IPv6加密 | √ | √ |
| 分组语音/数据模块 | |||
| PVDM2-8 | 8信道传真和语音DSP模块 | √ | √ |
| PVDM2-16 | 16信道传真和语音DSP模块 | √ | √ |
| PVDM2-32 | 32信道传真和语音DSP模块 | √ | √ |
| PVDM2-48 | 48信道传真和语音DSP模块 | √ | √ |
| PVDM2-64 | 64信道传真和语音DSP模块 | √ | √ |
| 数字调制解调器分组语音/数据模块 | |||
| PVDM2-12DM | 12端口数字调制解调器模块 | √ | √ |
| PVDM2-24DM | 24端口数字调制解调器模块 | √ | √ |
| PVDM2-36DM | 36端口数字调制解调器模块 | √ | √ |
| USB闪存 | |||
| MEMUSB-128FT | 128 Mb USB 闪存 | √ | √ |
| MEMUSB-256FT | 256 Mb USB闪存 | √ | √ |
上市情况
Cisco 3800 C系列将从2010年8月起接受订购，首批产品将于2010年8月底交付客户。
订购信息
如需订购产品，请访问思科订购主页。表6详细列出了Cisco 3800 C系列的订购信息。
表6. Cisco 3800 C系列的订购信息
| Cisco 3800 C 系列特性 | 配置 |
|---|---|
| CISCO3825C | Cisco 3825C集成多业务路由器，配有2个千兆以太网固定局域网端口，1个小型可插拔（SFP）插槽，2个增强网络模块（NME），4个高速广域网接口卡 （HWIC），2个高级集成模块（AIM）插槽，4个PVDM插槽，Cisco IP Base软件，以及交流电源 |
| CISCO3845C | Cisco 3845C集成多业务路由器，配有2个千兆以太网固定局域网端口，1个SFP插槽，4个NME，4个HWIC，2个AIM插槽，4个PVDM插槽，Cisco IP Base软件，以及交流电源 |
| USB闪存 | |
| MEMUSB-128FT | 128MB USB闪存 |
| MEMUSB-256FT | 256MB USB闪存 |
| 紧凑型闪存 | |
| MEM3800-128U256CF | 128至256 MB CF工厂升级，适用于Cisco 3800 C系列 |
| MEM3800-128U512CF | 128至512 MB CF工厂升级，适用于Cisco 3800 C系列 |
| MEM3800-128CF= | 128MB紧凑型闪存，适用于Cisco 3800 C系列路由器 |
| MEM3800-256CF= | 256MB紧凑型闪存，适用于Cisco 3800 C系列路由器 |
| DRAM 内存 | |
| MEM3800-512D= | 512MB DIMM DDR DRAM，适用于 Cisco 3800 C系列 |
| MEM3800-512U768D | 512至768MB DRAM工厂升级，适用于3800 |
| MEM3800-512U1024D | 512至1,024MB DRAM工厂升级，适用于3800 |
| 风扇附件 | |
| ACS-3825C-FANS= | 3825C风扇装置 |
| CISCO3845CFANASSY= | Cisco 3845C风扇装置和挡板 |
*Cisco 3800集成多业务路由器的内存要求和捆绑配置可能会发生变化。高级IOS特性集和镜像可能需要更高的系统内存容量。请查看思科配置工具和思科软件下载中心了解最新信息。
表7 列出了Cisco 3825C和3845C所支持的Cisco IOS软件特性集。
表7. Cisco 3825C和3845C所支持的Cisco IOS软件特性集
| Cisco IOS软件特性集 | Cisco 3825C | Cisco 3845C |
|---|---|---|
| Advanced IP Services K9 | S382CAISK9 | S384CAISK9 |
| 缺省：SP Services K9 | S382CSPSK9 | S384CSPSK9 |
|
Cisco 3825C |
15.0(1)M3或15.1(1)T以上版本支持 |
|---|---|
| Default image: c3825c-spservicesk9-mz | SP SERVICES K9 |
| C3825c-advipservicesk9-mz | ADVANCED IP SERVICES K9 |
|
Cisco 3845C |
15.0(1)M3或15.1(1)T以上版本支持 |
|---|---|
| Default image: c3845c-spservicesk9-mz | SP SERVICES K9 |
| C3845c-advipservicesk9-mz | ADVANCED IP SERVICES K9 |
