电压冲击模拟器系列产品满足以下产品、行业测试需求：
1.测试元器件、插座、插头、电缆和许多其它器件的耐压能力；
2.测试音频、视频及类似电子装置的安全性;
3.测试保护继电器的瞬间过压能力；
4.其他。

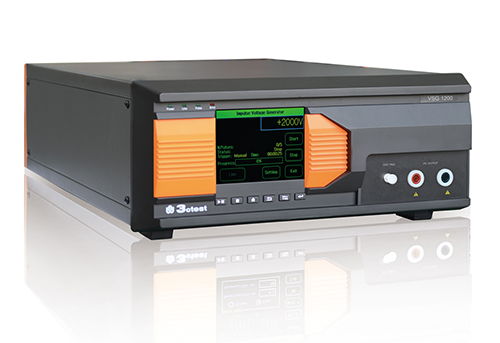

VSG系列仪器简述：
1.VSG系列仪器包含： VSG 1200（1.0kV-12kV）、VSG 2000（1.0kV-20kV）；
2.仪器内阻满足0.5KΩ；
3.仪器满足全自动试验要求.
特点：
> 5.7寸彩色触摸屏前面板操作；
> ***高可达20kV的超小型模拟器；
> 控制系统内置出错报警提示功能；
> 被试品漏电电流击穿报警功能；
> 完全满足企***和检测机构用户对相关抗扰度测试设备的需求，可完全替代进口。
|
技术参数 |
|||
|
|
VSG 1200/2000 |
VSG 256 |
VSG 258 |
|
测试电压范围 |
12KV、20 KV&plu***n;10%（特殊电压等级可定制） |
12KV、20 KV&plu***n;10%（特殊电压等级可定制） |
12KV、20 KV&plu***n;10%（特殊电压等级可定制） |
|
电压波形 |
波前时间：1.2μs&plu***n;30% 半峰值时间：50μs&plu***n;20% |
波前时间：1.2μs&plu***n;30% 半峰值时间：50μs&plu***n;20% |
波前时间：1.2μs&plu***n;30% 半峰值时间：50μs&plu***n;20% |
|
发生器内阻 |
500Ω&plu***n;10% |
100/500Ω&plu***n;10% |
40Ω(12Ω)&plu***n;10% |
|
击穿报警电流 |
300mA-1200mA |
300mA-1200mA |
300mA-1200mA |
|
输出极性 |
正、负、正负交替 |
正、负、正负交替 |
正、负、正负交替 |
|
脉冲周期 |
5s-99s |
5s-99s |
5s-99s |
|
触发方式 |
自动、手动、外部触发 |
自动、手动、外部触发 |
自动、手动、外部触发 |
|
试验次数 |
1-10000次 |
1-10000次 |
1-10000次 |
|
通用参数 |
|
|
显示屏 |
5.7英寸TFT触摸屏 |
|
工作电源范围 |
AC 110V/220V&plu***n;10%，50/60Hz&plu***n;5% （大陆地区默认AC 220V 50Hz） |
|
***丝 |
6A |
|
***大功耗 |
200W |
|
机箱尺寸 |
19英寸/4U/6U（根据具体型号仪器而定） |
|
仪器重量 |
约15Kg/30Kg |
|
温度范围 |
15-35℃ |
|
湿度范围 |
45% - 75% |
|
气压范围 |
86kPa – 106kPa |
