| 品牌 | 美国TSI | 型号 | 4200系列 |
| 测量范围 | 2~200 STD L/min（m3/h） | 精度等级 | 详见说明 |
| 输出信号 | 4-20（mA） | 工作电压 | 12VDC ± 5%（V） |
| 工作温度 | -40~60（℃） | 公称通径 | 详见说明（mm） |

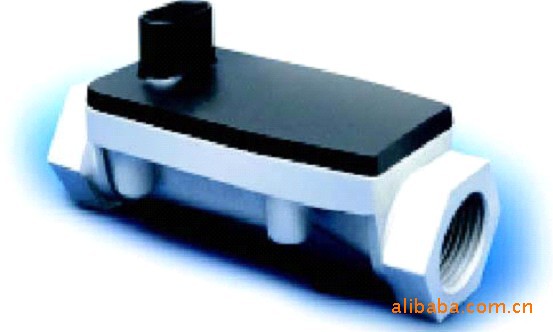

4200系列OEM气体质量流量计简要说明：
OEM 4215/4225型质量流量计专为嵌入式气流流量测量而设计。坚固的包装，密封电子元件，以及锁闭接头，都使其在严酷的环境中具有高度的可靠性。此外，它们具有非常低的压降、大流量范围、<25ms的快速响应时间。
4200系列质量流量传感器均已被100％预先校准，便于立刻投入使用。4200系列采用标准、简单的设计，节省工程时间、减少投资，并有助于您的产品尽快投放市场。
4200系列OEM气体质量流量计产品特性
非常低的压降
完全的温度补偿
铂敏感元件
小于25ms的快速响应
线性化、100％校准
简单、标准的设计
包装坚固、密封外壳
高极限负荷比（100：1）
4~20mA模拟输出(大量采购可提供数字输出功能)
UL认证
4200系列OEM气体质量流量计应用场合
燃料电池和还原系统
气体焊接
医疗
（1）OEM 4215/4225型质量流量计 4215/4225型质量流量计是UL认证的用于测量甲烷、天然气、丙烷、空气和各种惰性气体的元件。但它们不适用于采样管外存在可燃性气体的环境。不适用于有氢气的场合。
型号 | 4215-01-01 | 4225-01-01 | 4225-01-02 | 4215-08-02 | 4225-08-02 | 4215-09-05 | 4225-09-05 |
气体 | 空气 | 甲烷 | 丙烷 | ||||
流量范围 | 2~200 STD L/min | 2~50 STD L/min | 1~50 STD L/min | 1~40 STD L/min | |||
输出(线性) | RS485 | 4~20mA | 4~20mA | RS485 | 4~20mA | RS485 | 4~20mA |
精度 | 读数的± 2% | 读数的± 4%或± 0.15 Std L/min,较大值 | 读数的± 5%或± 0.15 Std L/min,较大值 | ||||
分辨率(STD L/min) | 0.01 | 0.08 | 0.02 | 0.01 | 0.02 | 0.01 | 0.016 |
气体温度(℃) | -40~60 | -20~60 | -40~60 | ||||
操作温度 | -40~60 | ||||||
温度引起的 | 温度每偏离21℃一度,导致0.005 STD L/min或读数的0.1%。较大值 | 温度每偏离21℃一度，增加读数的0.1% | |||||
压力范围 | 138kPa | ||||||
响应时间 | 稳态变化95%时，小于25ms | ||||||
电源 | 12VDC ± 5%，电流峰值350mA,均值150mA | ||||||
输入/输出 | 1-1/16inch 12UNF-2B直母螺纹 | ||||||
过滤 | 上游需要设置HEPA过滤器 | ||||||
湿部件 | 铝制流动管道，不锈钢，陶瓷，金，氧化铝，锡/铅焊料，布纳N PVC | ||||||
重量 | 0.24kg，不包含用户提供配件 | ||||||
说明 | 此为测量干燥气体(相对湿度小于10%)时的精度。 | ||||||
( 2 )OEM 4215/4225型质量流量计
型号 | 4216-01-01 | 4226-01-01 | 4226-01-02 |
气体 | 空气 | ||
流量范围(标准L/min) | 2~200 | 2~200 | 2~50 |
输出(线性) | RS485 | 4~20mA | 4~20mA |
精度(21℃,1个大气压) | 读数的± 2% | ||
分辨率(标准L/min) | 0.01 | 0.08 | 0.02 |
气体温度(℃) | -40~60 | ||
操作温度(℃) | -40~60 | ||
温度引起的额外流量误差 | 温度每偏离21℃一度,导致0.005 STD L/min或读数的0.1%。较大值 | ||
压力范围 | 最大1035kPa | ||
响应时间 | 稳态变化95%，小于25ms | ||
电源 | 12~15V直流± 5%，电流峰值300mA,均值100mA | ||
输入/输出 | 1-1/16inch 12UNF-2B直母螺纹 | ||
过滤 | 上游需要设置HEPA过滤器 | ||
湿部件 | 铝制流动管道,不锈钢,陶瓷,金,氧化铝,锡/铅焊料,布纳N,聚碳酸酯, PVC | ||
重量 | 0.24kg，不包含用户提供配件 | ||
说明 | 此为测量干燥气体（相对湿度小于10%）时的精度。 | ||
（3）OEM 4215/4225型质量流量计
型号 | 4230-01-01 | 4235-01-01 |
气体 | 空气 | |
流量范围(标准L/min) | 20~1000 | |
输出（线性） | RS485 | 4~20mA |
精度(21℃,1个大气压) | 读数的± 2.5% | |
分辨率(标准L/min) | 0.05 | 0.04 |
气体温度(℃) | -40~60 | |
操作温度(℃) | -40~60 | |
温度引起的额外流量误差 | 温度每偏离21℃一度,导致0.005 STD L/min或读数的0.1%。较大值 | |
压力范围 | 最大1035kPa | |
响应时间 | 稳态变化95%，小于25ms | |
电源 | 12~15V直流± 5%，电流峰值300mA,均值100mA | |
输入/输出 | 1.25inch (31.8mm) O.D. tube | |
过滤 | 上游需要设置HEPA过滤器 | |
湿部件 | ABS，不锈钢，陶瓷，金，氧化铝，锡/铅焊料，布纳N，聚碳酸酯 | |
重量 | 0.24kg | |
说明 | 此为测量干燥气体（相对湿度小于10%）时的精度。 | |
4OEM 4215/4225型质量流量计针流量计接头
针脚 | 电线颜色 | 模拟输出4~20mA | 数字输出RS485 |
1 | 红 | 电源 | 电源 |
2 | 绿 | 信号 | A |
3 | 白 | 不使用 | B |
4 | 黑 | 信号/电源接地 | 接地 |
您可以从TSI购买连接电缆（部件号：1303755）。它长10英尺，22 gauge，四线，无屏蔽，带密封的接头一端是Delphi GT150系列4针接头）。
