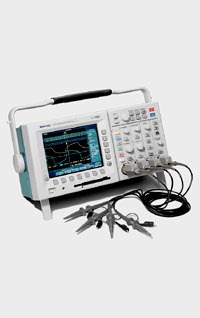

美国泰克TEK TDS3054B数字荧光示波器

TDS3054B数字荧光示波器主要产品参数：
性能概述：
□ 500MHz带宽，采样速率5GS/s，详细资料在技术服务内***；　　
□强大的数字荧光技术（DPO）；　　
□ 4通道，9位垂直分辨率；　　
□灵巧的捕获方式；强大的触发系统；完备的测试系统；　　
□"快捷菜单（QuickManu）"友好的图形用户界面，11种语种界面支持；　　
□自动设置功能"AutoSet"让操作更简便；　　
□ TekProbeTM Level II接口支持，可自识别有源、差分和电流探头，自动定标和单位换算；　　
□ VocalLink TM语音控制软件；　　
□波形强度（W***eform Intensity）可调旋钮，可以控制波形的亮度（又称灰度）；　　
□多语言用户界面，全VGA彩色LCD显示，多种显示模式；　　
□便于数据储存和文件编制的内置软驱；　　
□便于迅速打印的标准并行端口；　　
□轻巧、便携的物理特性。

TDS3054B数字荧光示波器新增加的性能：
□ W***eAlertTM自动波形异常检测能力；　　
□ e*ScopeTM网上远程交流、遥控，内置以太网卡，RJ45接口输出；　　
□波形捕获能力提高40%；　　
□***处理器速度提高一倍；　　
□增加TDS3FFT、TDS3TRG应用模块为标准配置；

TDS3054B数字荧光示波器应用行业：
□通信产品设计、制造、测试及维护；　　
□计算机产品的开发、生产；　　
□数字电路设计、故障诊断；　　
□视频产品设计、制造及维护；　　
□电源产品设计、制造及维修；　　
□***设备的产品开发、测试及维护。

TDS3054B数字荧光示波器应用模块：
□ TDS3AAM设计分析所需的***分析功能；　　
□ TDS3TMT电信模板测试；　　
□ TDS3FFT谐波分析；
□ TDS3VID、TDS3SDI视频测试和排障；　　
□ TDS3LIM极限测试；　　
□ TDS3TRG***触发功能，其中包括：毛刺、条件脉冲和逻辑触发；

TDS3054B数字荧光示波器输入输出接口模块：
□ TDS3PRT插入式打印机，随机提供测量结果的文档。　　
□ TDS3GV模块可编程GPIB（IEEE-488.2接口）、VGA显示输出接口及可编程RS232-C接口，三口合一；

TDS3000B系列示波器订购信息：
TDS3012B, TDS3014B, TDS3024B, TDS3032B,TDS3034B, TDS3044B, TDS3052B, TDS3054B, TDS3064B,主机　　

标准附件：
探头：　　
TDS3012B - 2个P3010，10倍衰减，无源探头；　　
TDS3014B - 4个P3010，10倍衰减，无源探头；　　
TDS3032B、TDS3052B - 2个P6139A，10倍衰减，无源探头；　　
TDS3024B、TDS3034B、TDS3044B、TDS3054B、TDS3064B - 4个P6139A，10倍衰减，无源探头。　　
说明书：
使用手册（11种语言可选）、技术参考手册光盘、程编手册和应用模块手册、前面板中文标签。　　附件盒。　　
前面板护罩：设有便于存放使用手册和3.5英寸软盘的夹层。　　
可追溯的NIST校准证书。　　

保修信息：主机保修期三年，探头保修一年，包括所有人工和部件；
保修前提是，非人为损坏。　　

国际电源插头
标准插头－美国(161-0104-00)。　　
选项A1－欧洲通用220 V，50 Hz(161-0104-06)；　　
选项A2－英国240 V，50 Hz (161-0104-07)；　　
选项A3－澳大利亚240 V，50 Hz (161-0104-05)；　　
选项A5－瑞士220 V，50 Hz(161-0167-00)；　　
选项A6－日本3至2线适配插头(013-0310-00)。

可选附件：
TDS3TMT－电信模板测试应用模块。　　
TDS3AAM－***分析模块。　　
TDS3LIM－极限测试模块。　　
TDS3FFT－快速傅里叶变换(FFT)模块。　　
TDS3TRG－***触发应用模块。　　
TDS3VID－扩展视频应用模块。　　
TDS3SDI－601串行数字视频模块。　　
TDS3GV－GPIB（IEEE-488.2）、VGA和RS-232三合一接口。　　
TDS3BAT NIMH－NiMH电池组，可在无输电线情况下连续操作2小时。　　
备注：本仪器以电池供电时，须在使用时保持接地，建议使用仪器背部接地接线柱进行接地。　　TDS3PRT－TDS3PRT插入式打印机为TDS3000B示波器增加了易于使用的随机文件打印能力。使用时，只需将打印机插入示波器背后的标准并行端口，按下Hardcopy（硬拷贝）按钮即可打印屏幕显示，可以使用电池操作，真正做到随时随地地打印。　　
备注：TDS3000B系列的示波器上，打印机不能用电池操作。
TDS3CHG－电池快速充电器。　　
AC3000－携带仪器用的软壳箱。　　
HCTDS32－携带仪器用的硬壳箱。　　
RM3000－机架安装工具箱。　　
检修手册－英文版，TDS3000B系列（071-0382-00），TDS3000系列产品（071-0381-00）　　TDS3GV程编手册－只有英文版(071-0381-01)。　　
W***eStar TM示波器软件－Windows 95/98/NT 4.0以上版本应用程序。　　
VocalLink TM－声控软件。

探头选件：　　
ADA400A－100x、10x、1x、0.1x高增益差分放大器。　　
P5205－1.3 kV，100 MHz高电压差动探头。　　
P5210－5.6 kV，50 MHz高电压差动探头。　　
P5100－2.5 kV，100x高电压无源探头。　　
TCP202－直流耦合电流探头，15 A DC＋AC峰值，50 MHz。　　
P6243－1GHz，≤1 pF输入，10x衰减FET有源探头。
