额定值/性能
■额定值
| 项目 | 单接点 | |||
| 1极 | 2，3和4极 | |||
| 阻性负载（cosφ=1） | ***负载（cosφ=0.4、L/R=7ms） | 阻性负载（cosφ=1） | ***负载（cosφ=0.4、L/R=7ms） | |
| 额定负载 | 15A，110VAC 10A，220VAC 15A，24VDC | 10A，110VAC 7A，220VAC 7A，24VDC | 10A，110VAC 7A，220VAC 10A，24VDC | 7.5A，110VAC 5A，220VAC 5A，24VDC |
| 负载电流 | 15A | 10A | ||
| ***大开关电压 | 250VAC,125VDC | 250VAC,125VDC | ||
| ***大开关电流 | 15A | 10A | ||
| ***大开关容量 | 2,200VA 360W | 1,600VA 170W | 1,600VA 240W | 1,100VA 120W |
| ***小容许负载 | 100mA,5VDC | |||
| 接点材质 | 银合金 | |||
注. P 水平：λ= 0.1×10-6/操作，参考值
| 接触电阻 | 50mΩ以下 | |||||
| 动作时间 | 25ms以下 | |||||
| 复位时间 | 25ms以下 | |||||
| 操作频率 | 机械 | 18,000次/小时 | ||||
| 电气 | 1,800次/小时 | |||||
| 绝缘电阻 | 100MΩ以上（在500VDC） | |||||
| 绝缘强度 | 线圈与接点间 | 2,000VAC，50/60 Hz 1分钟 | ||||
| 与同极接点间 | 1,000VAC，50/60 Hz 1分钟 | |||||
| 振动 | *** | 10～55Hz，1.0mm双振幅 | ||||
| 故障 | 10～55Hz，1.0mm双振幅 | |||||
| 冲击 | *** | 1,000m/s2（约100G） | ||||
| 故障 | 200m/s2（约20G） | |||||
| 周围环境温度 | 1极和2极 | -25℃～55℃（不结冰） | ||||
| 3极和4极 | -25℃～40℃（不结冰） | |||||
| 周围环境湿度 | 35％～85％RH | |||||
| 寿命 | 机械（开关频率18,000次/小时） | AC线圈 | 40,000,000次以上 | |||
| DC线圈 | 80,000,000次以上 | |||||
| 电气（开关频率1,800次/小时） | 1，3和4极 | 160,000次以上（额定负载下） | ||||
| 2极 | 400,000次以上（额定负载下） | |||||
| 重量 | 1和2极 | 约40g | ||||
| 3极 | 约50g | |||||
| 4极 | 约70g | |||||
注. 上述值均为初始值。

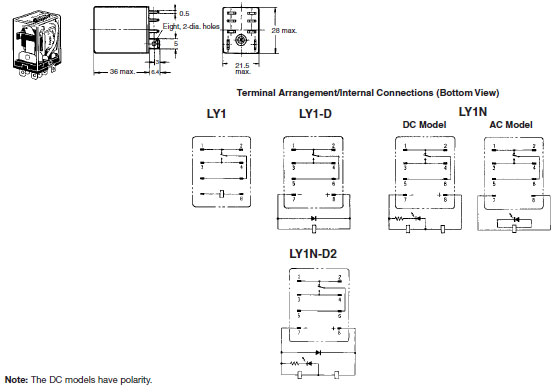

LY1
LY1N (-D2)
LY1-D

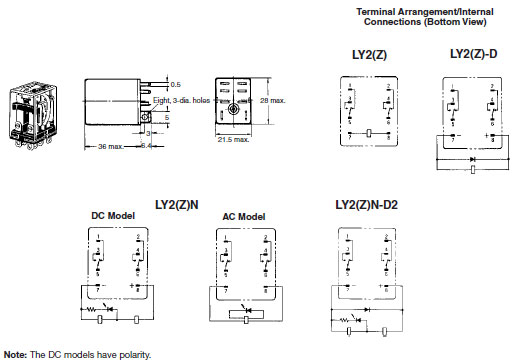

LY2
LY2-D
LY2N
LY2N-D2
LY2Z
LY2Z-D
LY2ZN
LY2ZN-D2

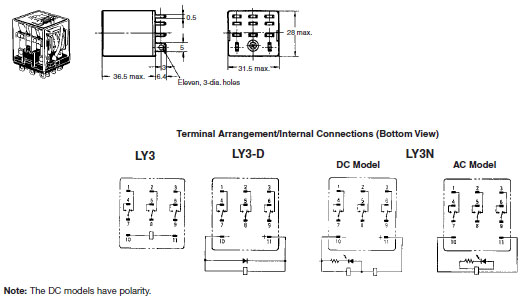

LY3
LY3N
LY3-D

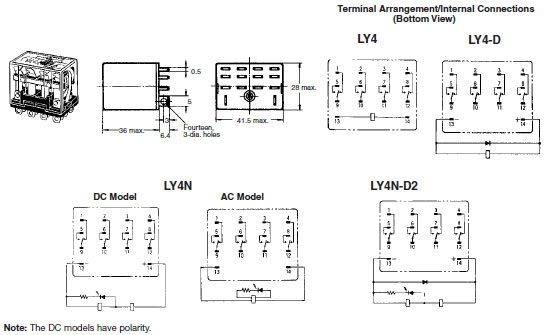

LY4
LY4-D
LY4N
LY4N-D2
LY2-CR
LY2Z-CR

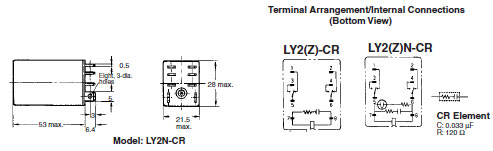

LY2N-CR
LY2ZN-CR

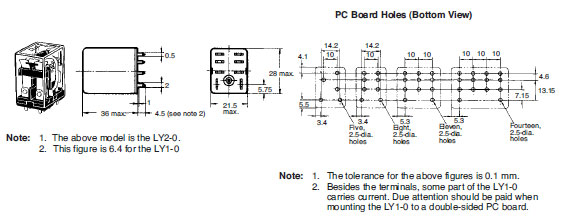

Relays with PCB Terminals
LY1-0
LY2-0
LY3-0
LY4-0

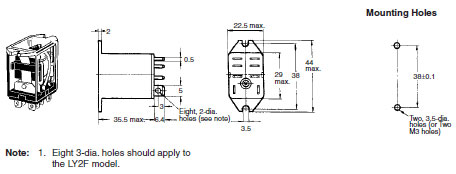

Upper Mounting relays
LY1F
LY2F

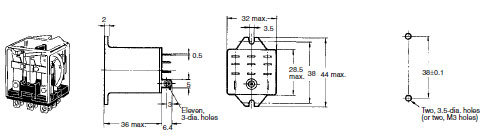

LY3F

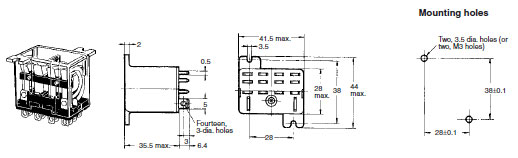

LY4F
Mounting Height with Socket
The following Socket heights should be maintained.
Note:
1. The PTF[]A (-E) can be track-mounted or screw-mounted.
2. For the LY[]-CR (CR circuit built-in type) model, this figure should be 88
