额定值/性能/功能
| 项目 分类 | 接点型 | 外壳型 | ||
| 接触电阻 ＊1 | 25mΩ以下 | 50mΩ以下 | ||
| 动作时间＊2 | AC用20ms以下DC用 30ms以下 ） | |||
| 复位时间＊2 | 20ms以下（＊4 40ms以下 | |||
| ***大开关频率 | 机械 | 18,000次/h | ||
| 额定值负载 | 1,800次/h | |||
| 绝缘电阻＊3 | 100MΩ以上 | |||
| 耐压 | 2极 | 线圈与接点之间 | AC2,000V 50/60Hz 1min | |
| 异极接点之间 | ||||
| 同极接点之间 | AC1,000V 50/60Hz 1min | |||
| 3极 | 线圈与接点之间 | AC1,500V 50/60Hz 1min | ||
| 异极接点之间 | ||||
| 同极接点之间 | AC1,000V 50/60Hz 1min | |||
| 振动 | 耐久 | 10～55～10Hz单振幅0.75mm（双振幅1.5mm） | ||
| 误动作 | 10～55～10Hz 单振幅0.5mm（双振幅1.0mm） | |||
| 冲击 | 耐久 | 1,000m/s2 | ||
| 误动作 | 100m/s2 | |||
| 寿命 | 机械 | 500万次以上（开关频率18,000次/h） | ||
| 电气＊5 | 50万次以上（额定值负载 开关频率1,800次/h） | |||
| 故障率P水准（参考值 ＊6） | DC1V 100μA | DC1V 10mA | ||
| 重量 | 约85g | |||
注. 上述为初始值。
＊1. 测定条件 ：根据DC5V 1A电压下降法
＊2. 测定条件 ：施加额定操作电压时，不含接点振动。 环境温度条件：+23℃
＊3. 测定条件 ：DC 500V兆欧表，测量部位同耐压项。
＊4. 二极管内置型的值。
＊5. 环境温度条件：+23℃
＊6. 此值为开关频率为60次/分时的值。
UL and IEC (TÜV) certification.

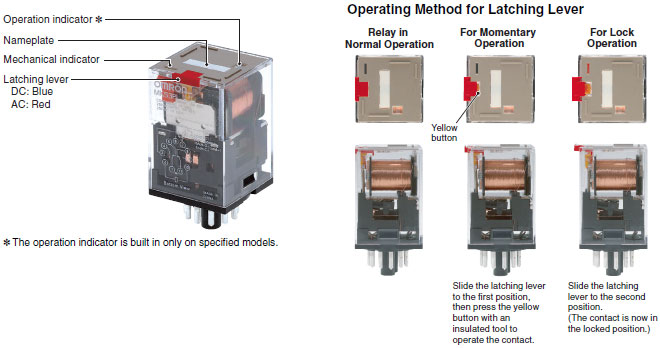

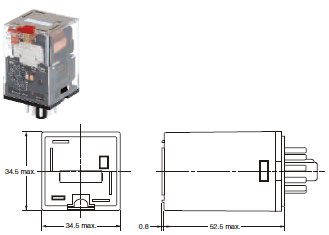

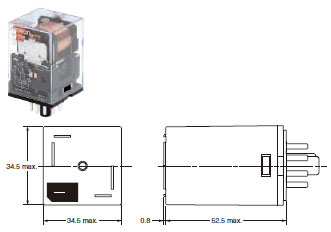

Models without Latching Lever
Models with Latching Lever

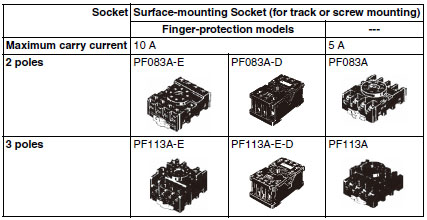

Sockets

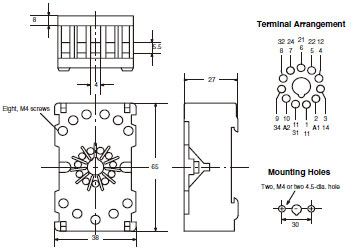

See below for Socket dimensi***.
Note:Use the Surface-mounting Sockets (i.e., finger-protection models) with "-E" at the end of the model number. When using the PF083A and PF113A, be sure not to exceed the Socket's maximum carry current of 5 A. Using at a current exceeding 5 A may lead to burning. Round terminals cannot be used for finger- protection models. Use Y-shaped terminals.
PF083A-E (Conforming to EN 50022)
PF113A-E (Conforming to EN 50022)

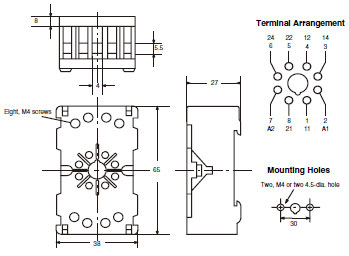

PF083A-D

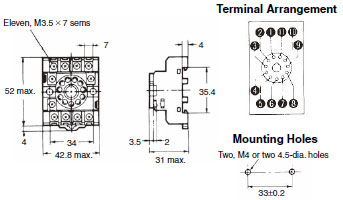

PF113A-D
Hold-down Clips
PFC-A1
(2 pieces per set)
Mounting Tracks

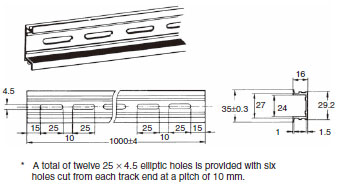

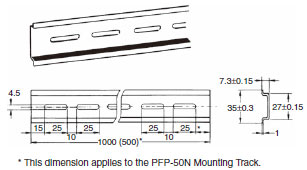

PFP-100N, PFP-50N
(Conforming to EN 50022)
PFP-100N2
(Conforming to EN 50022)

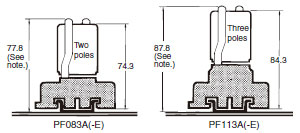

Mounting Height with Sockets
Surface-mounting Sockets
Note:PF083A(-E) and PF113A(-E) allow either track or screw mounting.
