I/O Relay

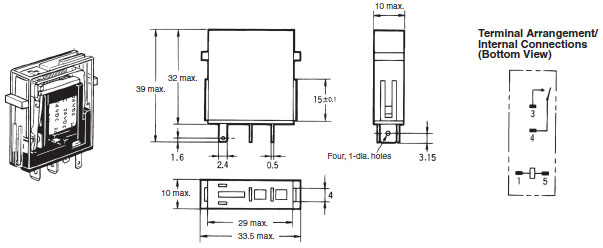

SPST-NO Type
G7T-1122S (for input)
G7T-1112S (for output)

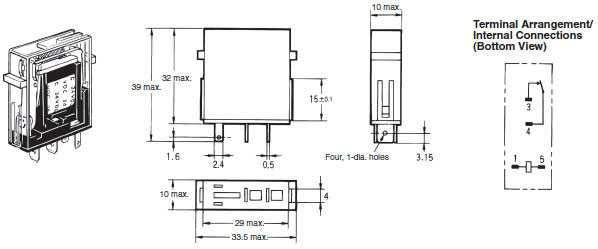

SPST-NC Type
G7T-1012S (for output)

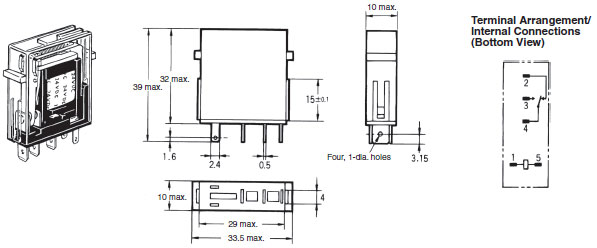

SPDT Type
G7T-112S (for output)
Note:This Relay cannot be used as an I/O relay terminals and must be used in combination with the exclusive P7TF-05 Socket.
Accessories
Socket
P7TF-05
Note:If the I/O SSR or Indicator Module is used, be aware that the polarity of terminal 1 is positive.
*We recommend that you insert washers when mounting with M3 screws. A washers are not required when mounting with M4 screws.

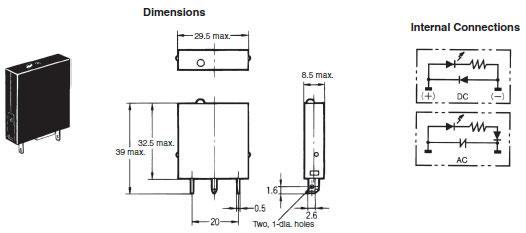

Indicator Module (with Surge Suppressing Function)
P70
|
|||
 |
|
||||||||
额定值/性能
■额定值
|
项目 额定值电压（V） |
额定值电流（mA） |
线圈电阻 （Ω） |
工作电压 （V） |
复位电压 （V） |
***大容许 电压（V） |
功率消耗 （V 、W） |
||
| 50Hz | 60Hz | |||||||
| AC | 100/110 | 8.2/9 | 7/7.7 | 8,700 | 80%以下 | 30%以上 | 110% | 0.7VA |
| 200/220 | 4.1/4.5 | 3.5/3.85 | 33,300 | |||||
| DC | 12 | 42 | 290 | 80%以下 | 10%以上 | 110% | 0.5W | |
| 24 | 21 | 1,150 | ||||||
| 100/110 | 5 | 20,000 | ||||||
注1. 定电流、线圈电阻是温度在23℃时的值，公差为AC额定电流＋15%、-20%、线圈电阻&plu***n;15%。
注2. AC规格在使用继电器单品时（单品插座P7TF-05）为4额定规格，在作为G7TC使用时变为2额定规格。
注3. 动作特性为线圈温度在23℃时的值。
注4. ***大容许电压是继电器线圈操作电源在电压容许变动范围内的***大值，是环境温度在23℃时的值。并不是连续容许值。
＊G7T-1122S的动作电压在65%以下。
■规格
| 接触电阻 ＊1 | 50mΩ以下 | ||
| 动作时间 ＊2 | 15ms以下 | ||
| 复位时间 ＊2 | 15ms以下 | ||
|
***大开关 频率 |
机械的 | 18,000次/h | |
|
额定值 负载 |
1,800次/h | ||
| 绝缘电阻 ＊3 | 100MΩ以上 | ||
| 耐压 | 线圈与接点之间 | AC2,000V 50/60Hz 1min | |
| 同极接点间 | AC1,000V 50/60Hz 1min | ||
| 误动作振动 |
10～55～10Hz 单振幅0.5mm （双振幅1.0mm） |
||
| 误动作冲击 | 200m/s2 | ||
| 机械寿命 | 5,000万次 | ||
| 电气寿命＊5 | 输入用 |
1,000万次 （10mA） 5万次 （1A） （阻性负载） |
250万次 （10mA） 2万次 （1A） （***负载） |
| 输出用 | 100万次（额定值负载） | ||
|
故障率P水 准（参考值 ＊4 ） |
输入用 | DC 1V 100μA | |
| 输出用 | DC 5V 10mA | ||
| 使用环境温度 |
-40～+70℃ （不结冰、凝露） |
||
| 使用环境湿度 | 5～85%RH | ||
| 重量 | 约17g | ||
注. 上述为初始值。
＊1. 测量条件：根据DC5V 1A电压下降法。
＊2. 测量条件：外加额定操作电压时不包括接点跳动。环境温度条件：＋23℃
＊3. 测量条件：用DC500V兆欧表测量与耐压项目相同的部位。
＊4. 此值为开关频率在120次/min时的值。
＊5. 环境温度条件：＋23℃。
