Relays with Plug-in Terminals

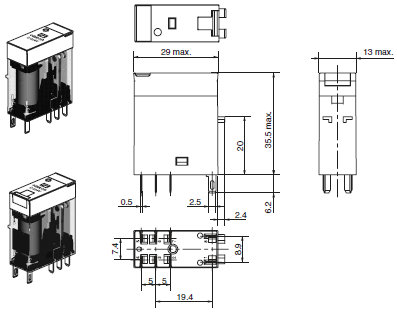

SPDT Relays
G2R-1-S, G2R-1-SN, G2R-1-SNI (S)
G2R-1-SD, G2R-1-SND, G2R-1-SNDI (S)

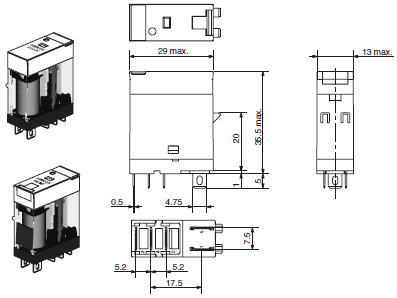

DPDT Relays
G2R-2-S, G2R-2-SN, G2R-2-SNI (S)
G2R-2-SD, G2R-2-SND, G2R-2-SNDI (S)
|
|||
 |
|
||||||||
额定值／性能
■性能
| 项目 极数 | 1极 | 2极 | |
| 接触电阻 ＊1 | 30mΩ以下 | 50mΩ以下 | |
| 动作时间 ＊2 | 15ms以下 | ||
| 复位时间 ＊2 | 1极 ： AC10ms以下、 DC5ms以下（20ms以下 ＊3） 2极 ： AC15ms以下、DC10ms以下（20ms以下 ＊3） | ||
| ***大开关频率 | 机械 | 18,000次/h | |
| 额定值负载 | 1,800次/h | ||
| 绝缘电阻 ＊4 | 1,000MΩ以上 | ||
| 耐压 ＊5 | 线圈与接点间 ：AC5,000V 50/60Hz 1min 同极接点间 ： AC1,000V 50/60Hz 1min | 线圈与接点间 ：AC5,000V 50/60Hz 1min 异极接点间 ： AC3,000V 50/60Hz 1min 同极接点间 ： AC1,000V 50/60Hz 1min | |
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 误动作 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | ||
| 冲击 | 耐久 | 1,000m/s2 | |
| 误动作 | 励磁 ： 200m/s2、 无励磁 ： 100m/s2 | ||
| 寿命 | 机械 | AC1,000万次以上、 DC2,000万次以上（开关频率18,000次/h） | |
| 电气 | 10万次以上（额定值负载 开关频率1,800次/h） | ||
| 使用环境温度 | -40～+70℃（不结冰） | ||
| 使用环境湿度 | 5～85%RH | ||
| 重量 | 约20g | ||
＊1. 测量条件：根据DC5V 1A 电压下降法。
＊2. 测量条件：外加额定操作电压时不包括接点跳动。
＊3. 为二极管内置型的值。
＊4. 测量条件：用DC500V兆欧表测量与耐压项目相同的位置。
＊5. 继电器单体的性能。实际安装插座时请先确认插座的性能。
