Note: Dimensional tolerances are &plu***n;0.1 mm.
Solder Terminal Models

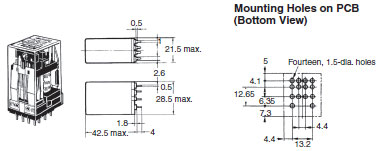

PCB Terminal Models

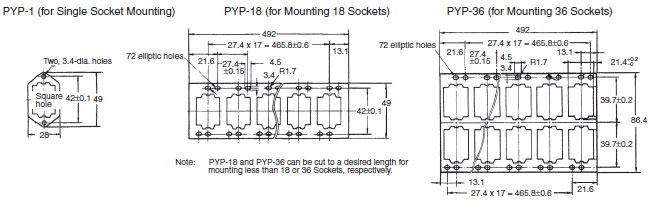

Socket Mounting Plates (t = 1.6 mm)
Use any of these plates when mounting two or more Sockets side-by-side
|
|||
 |
|
||||||||
额定值
性能（国际标准认证型号，请参见846页）。
操作线圈
|
项目 额定电压(V) |
额定电流(mA) | 线圈电阻(Ω) | 线圈电感（H） | 动作电压(V) | 复位电压(V) | ***大容许电压(V) | 功率消耗(VA/W) | ||||
| 50Hz | 60Hz | 铁片开放时 | 铁片动作时 | 相对于额定电压的比例 | 启动时 | 额定值 | |||||
| AC | 6 | 295 | 233 | 8.9 | 0.048 | 0.065 | 80%以下 | 30%以上 | 110% | 约1.4 | |
| 12 | 148 | 117 | 34 | 0.166 | 0.257 | ||||||
| 24 | 73 | 58 | 136 | 0.691 | 1.04 | ||||||
| 50 | 35 | 28 | 530 | 3.08 | 4.53 | ||||||
| 100/(110) | 17.7/21.4 | 14/16.8 | 2,200 | 12.42/12.38 | 18/16.4 | ||||||
| 200/(220) | 8.7/10.8 | 7/8.4 | 8,800 | 42.2/41.8 | 72/65.5 | ||||||
| DC | 6 | 176 | 34 | 0.14 | 0.26 | 80%以下 | 10%以上 | 110% | 约1.1 | ||
| 12 | 88 | 136 | 0.6 | 1.0 | |||||||
| 24 | 45 | 530 | 2.7 | 4.6 | |||||||
| 48 | 22 | 2,200 | 11 | 19 | |||||||
| 100 | 11.4 | 8,800 | 43 | 73 | |||||||
注2. AC 电阻、线圈电感为参考值。
注3. 动作特性为线圈温度在+23℃时的值。
注4. ***大容许电压为在继电器线圈操作电源的电压容许变动范围内的***大值，环境温度为+23℃时的值。
并不是连续容许值。
注5. 动作显示灯内置型的额定值电流为DC6、12、24V时的值，使用发光二极管条则各增加约5mA。
■性能
|
种类 项目 |
标准型 带电弧隔栅型 动作显示灯内置型(G2A-□-N) | 二极管内置型 动作显示灯内置型 项目(G2A-□-N1) | |
| 接触电阻 * 1 | 100mΩ以下 | ||
| 动作时间* 2 | 15ms以下 | ||
| 复位时间* 2 | 15ms以下 | 30ms以下 | |
| ***大开关频率 | 机械 | 18,000次/h | |
| 额定值负载 | 18,00次/h | ||
| 绝缘电阻* 3 | 100MΩ以上 | ||
| 耐压 | 线圈与接点之间 | AC1,500V 50/60Hz 1min | |
| 异极接点之间 | AC1,000V 50/60Hz 1min | ||
| 同极接点之间 | AC700V 50/60Hz 1min | ||
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 误动作 | 10～55～10Hz 单振幅0.5mm（双振幅1.0mm） | ||
| 冲击 | 耐久 | 1,000m/s2 | |
| 误动作 | 100m/s2 | ||
| 寿命 | 机械 | 1亿次以上（开关频率18,000次/h） | |
| 电气* 4 | 500万次以上（额定值负载、开关频率1,800次/h） | ||
| 故障率P水准（参考值 *5） | DC 100mV 1mA | ||
| 使用环境温度 | -10～+40 ℃（不结冰、凝露） | ||
| 使用环境湿度 | 5～85%RH | ||
| 重量 | 约38g | ||
