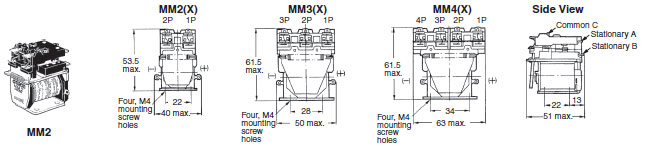

Solder Terminals
MM2(X), MM4(X), MM3(X)
![MM2_Dim](http://www.ia.omron.com/product/family/959/img/MM_dm_1.jpg)
Note:Connect the common (C) of MM X to positive (+).
Screw Terminals
MM2(X)B, MM3(X)B,
MM4(X)B
![MM2B_Dim](http://www.ia.omron.com/product/family/959/img/MM_dm_2.jpg)
Note:Connect the common (C) of MM[]XB to positive (+).
Mounting Holes
(Bottom View)
![MM2_Dim1](http://www.ia.omron.com/product/family/959/img/MM_dm_3.jpg)
Mounting Bracket (S Bracket)
R99-03 (S KANAGU) FOR MM[]
![R99-03 (S KANAGU) FOR MM[]_Dim](http://www.ia.omron.com/product/family/959/img/mm_dm_4.jpg)
Cased Relays
Plug-in Terminals

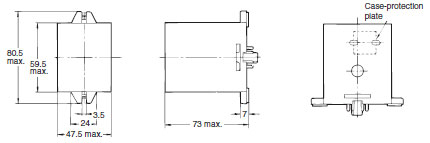

MM2P(N, -D)
MM2XP(N, -D)
![MM2P_Fig](http://www.ia.omron.com/product/family/959/img/MM_dm_6.jpg)
![MM2P_Dim](http://www.ia.omron.com/product/family/959/img/MM_dm_7.jpg)
Note:As shown in the diagram, there are three 10-dia. holes in the side of the case for the MM2XP(N, -D).
When a case-protection plate is attached, the width of the Relay will be 48 mm max.
MM3P(N)
![MM3P_Fig](http://www.ia.omron.com/product/family/959/img/MM_dm_8.jpg)
![MM3P_Dim](http://www.ia.omron.com/product/family/959/img/MM_dm_9.jpg)
MM3PXP(N)

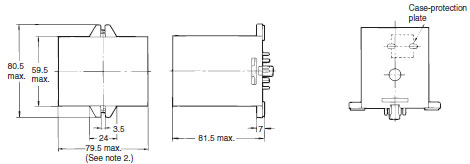

MM4P(N, -D)
MM4XP(N, -D)
![MM4P_Fig](http://www.ia.omron.com/product/family/959/img/MM_dm_10.jpg)
![MM4P_Dim](http://www.ia.omron.com/product/family/959/img/MM_dm_11.jpg)
Note:
1.As shown in the diagram, there are three 10-dia. holes in the side of the case for MM[]XP(N, -D).
2.When a case-protection plate is attached, the width of the Relay will be 80 mm max.

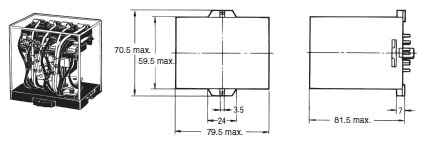

MM4P-JD
![MM4P_JD_Dim](http://www.ia.omron.com/product/family/959/img/MM_dm_12.jpg)

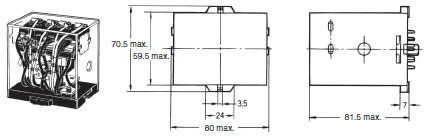

MM4XP-JD
![MM4XP_JD_Dim](http://www.ia.omron.com/product/family/959/img/MM_dm_13.jpg)
|
|||
![]() |
|
额定值/性能/功能
■性能
项目 结构 | 外露型 | 带外壳型 | |
接触电阻 *1 | 25mΩ 以下 | 50mΩ 以下 | |
动作时间*2 | AC 25ms以下、DC 50ms以下 | ||
复位时间*2 | 30ms以下(*4 100ms以下) | ||
***大开关频率 | 机械 | 7,200次/h | |
额定负载 | 1,800次/h | ||
绝缘电阻 *3 | 100MΩ 以上 | ||
漏电流 | 线圈与接点之间 | AC2,000V 50/60Hz 1min | |
异极接点之间 | |||
同极接点之间 | AC1,500V 50/60Hz 1min | ||
振动 | 耐久 | 10~55~10Hz 单振幅0.75mm(双振幅1.5mm) | |
误动作 | 10~55~10Hz 单振幅0.5mm(双振幅1.0mm) | ||
冲击 | 耐久 | 1,000m/s2 | |
误动作 | 100m/s2 | ||
寿命 | 机械 | 500万次以上(开关频率7,200次/h) | |
电气*5 | 50万次以上(额定负载、开关频率1800次/h) | ||
使用环境温度 | -10~+55℃(不结冰、凝露) | ||
使用环境湿度 | 5~85% RH | ||
重量 | 标准型 MM2 约160g MM3 约270g MM4 约300g MM2P 约220g MM3P 约360g MM4P 约410g/直流负载开关型 MM2X 约165g MM3X 约275g MM4X 约310g MM2XP 约225g MM3XP 约395g MM4XP 约420g |
*1. 测量条件:根据DC5V 1A电压下降法。
*2. 测量条件:外加额定操作电压时不包括接点跳动。 环境温度条件:+23℃
*3. 测量条件:用DC500V兆欧表测量与耐压项目相同的部位。
*4. 二极管内置型的值。
*5. 环境温度条件:+23℃
